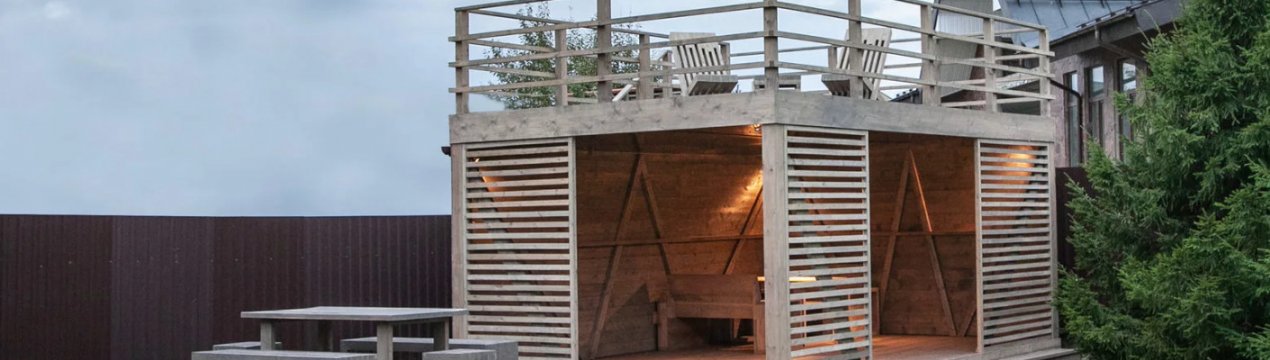

Зведення двоповерхової альтанки своїми руками

Зведення двоповерхової альтанки своїми руками


Зведення двоповерхової альтанки своїми руками

Напевно, кожен власник хоча б невеликого дачного ділянки замислювався про зведення альтанки. Ця мала архітектурна форма дозволяє створити кращі умови для відпочинку, а також необхідний затишок і комфорт. Серед всілякого достатку різноманітних її типів, найсміливішим і сучасним вважається багаторівневу споруду з відритим другим поверхом. У статті докладно розглянуто, як самостійно спорудити таку альтанку, а також описані всі тонкощі будівництва двоповерхової конструкції.


Створення креслення

Докладний креслення — це перше, до чого слід розпочати ще задовго до початку зведення альтанки. Від його подробиці, в першу чергу, залежить не тільки гармонійність і пропорційність всієї конструкції, але і правильність розрахунку обсягів будівельних матеріалів. Для цього часто не потрібні спеціальні знання і навички, так як в будівництві малих архітектурних форм допустимо робити це схематично.

Правильний креслення обов'язково повинен описувати:

  • загальний план ділянки;
  • основу будови та його форму;
  • форму кожної з сторін споруди, в тому числі і даху;
  • схему каркаса;
  • всі несучі конструкції;
  • положення віконних і вхідних отворів.

Креслення альтанки

Крім цього, правильний проект завжди несе інформації про використовувані матеріали, їх характеристики та способи кріплення окремих елементів. При цьому максимальна скрупульозність на етапі планування дозволяє врахувати всі нюанси, а також уникнути всіляких непередбачених труднощів.

Важливо! Основне креслення, а також додаткові зображення обов'язково слід виконувати в масштабі щодо майбутньої будови. Тільки так можна правильно відтворити схему в натурі, без будь-яких помилок і неточностей.

Необхідні матеріали та інструменти

Для зведення альтанки можуть застосовуватися практично будь-які будівельні матеріали, призначені для зведення капітальних споруд. Однак найбільш дешевим і простим в обробці варіантом вважається натуральне дерево, при цьому воно дозволяє створити досить естетичну конструкцію.

З дерев'яних матеріалів знадобиться:

  • монтажна рейка;
  • брус 100×100 мм (обв'язка, каркас і перекриття);
  • брус 150×50 мм (кроквяна система);
  • вологостійка шліфована дошка;
  • декоративні решітки-перила.

Крім цього, знадобляться перфоровані металеві куточки і пластини, саморізи по дереву, анкера, а також арматура і бетонна суміш марки не менше М200. Бетон можна виготовити, як самостійно, так і придбати в готовому вигляді. Також потрібно руберойд чи будь-який інший аналогічний гідроізоляційний матеріал.

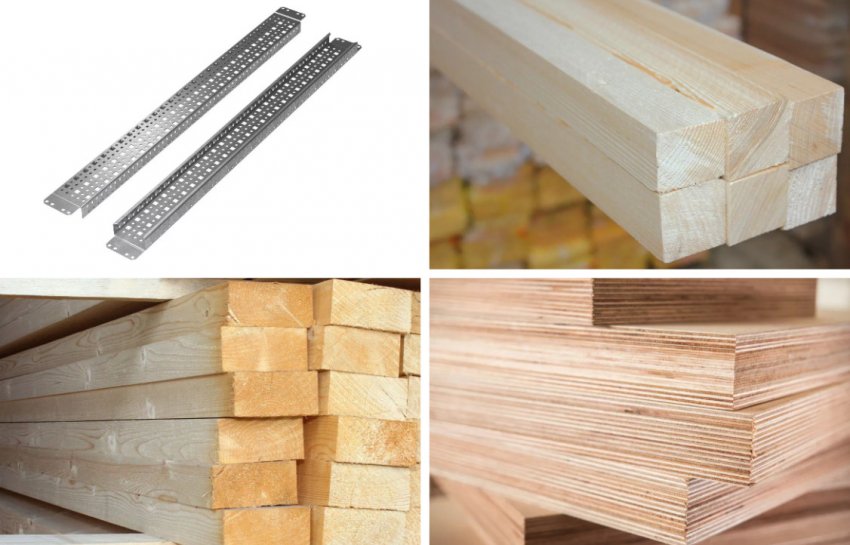

Матеріали для альтанки

З інструментів для будівництва знадобитися наступний мінімум:

  • молоток;
  • пила по дереву;
  • викрутка хрест або шуруповерт;
  • ударний дриль або перфоратор;
  • лопата совкова;
  • ємність для замішування і зберігання бетонної суміші.

Вибір і підготовка місця

Делікатне підбір місця для альтанки — це одне з головних вимог при створенні довговічності конструкції, що забезпечує оптимальний комфорт. Саме тому найкращим місцем для альтанки вважається віддалена частина саду, розташована в тіні високорослої деревоподібної рослинності. Якщо на ділянці улаштований штучний водойма або фонтан, альтанка повинна розташовуватися до водного об'єкту максимально швидко. При цьому будова повинна максимально гармонійно доповнювати територію саду, а також різноманітну рослинність.

З практичної точки зору, оптимальний ділянку для будівництва повинен знаходитися на невеликій височині. Це дозволить уникнути підтоплення фундаменту під час сильних дощів чи весняної відлиги. Крім того, щоб уникнути осідання будівлі, місце під майбутнім будовою не повинно розташовуватися на орних грунтах, в іншому випадку буде потрібно поглибити фундамент до не задіяних у господарській діяльності горизонтів грунту.

Основна підготовка території до зведення альтанки досить проста. Спершу садовий ділянку потрібно очистити від всіляких бур'янів, а також іншого сміття, а потім вирівняти. Якщо місце для майбутньої будови знаходиться на височині, по можливості, слід видалити орний шар грунту. Після цього за допомогою дерев'яних кілочків і щільною нитки потрібно розмітити основа майбутньої будови.

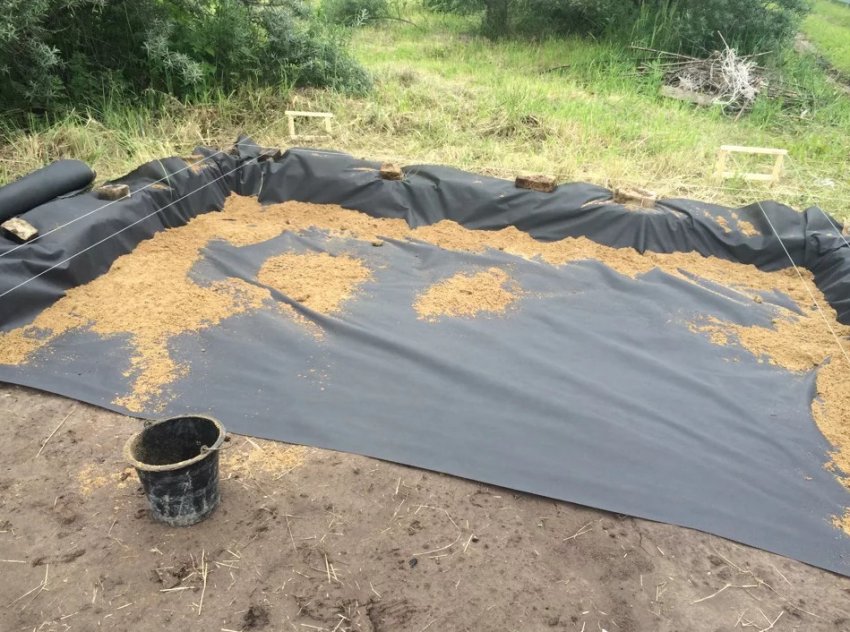

Підготовка місця для альтанки

Закладка фундаменту

Закладку фундаменту проводять щодо розміченій кілочками території. Для цього по її периметру створюють рівну траншею глибиною не менше 50 см і шириною в 30 см. Зверху на неї встановлюють опалубку, висотою 15-20 см. надалі в ямку за рівнем опалубки необхідно встановити арматуру, а після цього залити бетонну суміш. Після застигання суміші опалубку можна демонтувати і приступати до подальших кроків.

Щоб заощадити матеріали і засоби, стрічковий фундамент можна замінити бетонними стовпами. Для цього замість суцільної конструкції по периметру розміченого підстави слід створити 4-8 заготовок для стовпчиків, в яких далі слід заливати бетонну суміш.

Важливо! Бетон висихає і набирає міцність, не менше 25 днів. До цього часу зводити стіни або каркас не рекомендується, інакше існує висока ймовірність порушити його цілісність.

Нижня обв'язка і установка каркаса

До встановлення нижньої обв'язки і каркаса приступають після повного застигання бетонної суміші. Для цього по периметру фундаменту на кожній зі сторін слід укласти дерев'яну балку перетином 100×100 мм. Робити це можна двома способами: або внапуск врівень з пов'язаною стороною. У першому випадку в місцях стику балок потрібно зробити взаимопересекаемые пази, у другому, обв'язку кріплять між собою за допомогою монтажних пластин або куточків. До фундаменту конструкцію закріплюють анкерами або щільно вбитими в фундамент металевими прутами.

Після закріплення обв'язки можна встановлювати несучі балки. Їх розташовують у кутку кожної сторони, а також на відстані 50-100 см, дотримуючись ідеальної вертикалі в 90°. Їх висота при цьому повинна відповідати проектній висоті стелі. Використовують для дерев'яного каркаса брус 100×100 мм, кріплять до обв'язки його за допомогою металевих куточків і перфорованих пластин. Останні кріплять так, щоб з'єднання було виконано у вигляді фаски під кутом 45°.

Нижня обв'язка альтанки

Установка лаг для підлоги і верхня обв'язка першого поверху

Як тільки підстава буде готове, слід, в першу чергу, виконати його обв'язку. Застосовують для цього бруски такого ж перетину — 100×100 мм. Їх кладуть на несучі балки зверху і закріплюють за допомогою перфорованих куточків і пластин. Кутові місця перетину обв'язувальних брусків слід з'єднувати за методом паза, для чого буде потрібно на кожному з них створити вазимоконтактные вирізи. Додатково обв'язку підсилюють за допомогою подовжених шурупів чи анкерів.

Знаєте ви? Батьківщиною альтанок прийнято вважати узбережжі Середземномор'я, а також північної частини Атлантичного океану. На Русі такі споруди вперше з'явились у XVIII столітті, на території царських садів.

Готовий каркас починають зміцнювати з підлоги. Для цього його підсилюють за допомогою так званих лад. Представляють вони собою бруски перерізом 100×100 мм, укладені в одному напрямку з кроком не більше 50 мм, спираючись на обв'язку. Завершують монтаж першого поверху установкою декоративних грат-поручнів в отворах між вертикальними брусами. Однак каркас з внутрішньої, а також зовнішньої сторони можна обшити і дошкою, вагонкою або будь-яким іншим матеріалом.

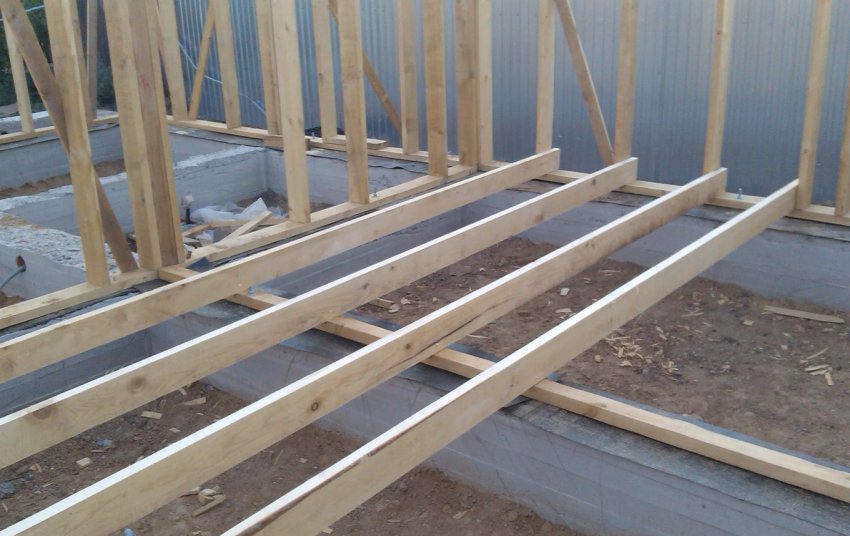

Установка лаг для підлоги

Зведення другого поверху

Спорудження верхнього поверху двоповерхової конструкції починають з монтажу перекриття. Для цього між двома найбільш короткими сторонами укладають бруси перетином 100×100 мм, крок при цьому повинен складати не більше 50 мм. Кріплять їх до основи за допомогою анкерів, додатково підсилюючи місце зв'язки металевими пластинами і куточками. Після цього поверх перекриття укладають руберойд чи альтернативний гідроізоляційний матеріал. В кінці монтажу по периметру споруди потрібно закріпити огороджувальний бар'єр висотою близько 50-100 см, у такому випадку найбільш простим рішенням вважаються декоративні решітки-перила.

Дізнайтеся більше про особливості терасного ландшафту.

Монтаж підлог

Статеве покриття закріплюють поверх лад, починаючи з першого поверху і закінчуючи верхнім. найдешевшим варіантом є шліфована дошка або спеціальні панелі. Щоб домогтися максимально тривалого терміну експлуатації покриття, статеву дошку обробляють вологозахисними речовинами. При цьому для обшивки перекриття другого поверху використовують деревину, просочену додатково спеціальними протигрибковими препаратами.

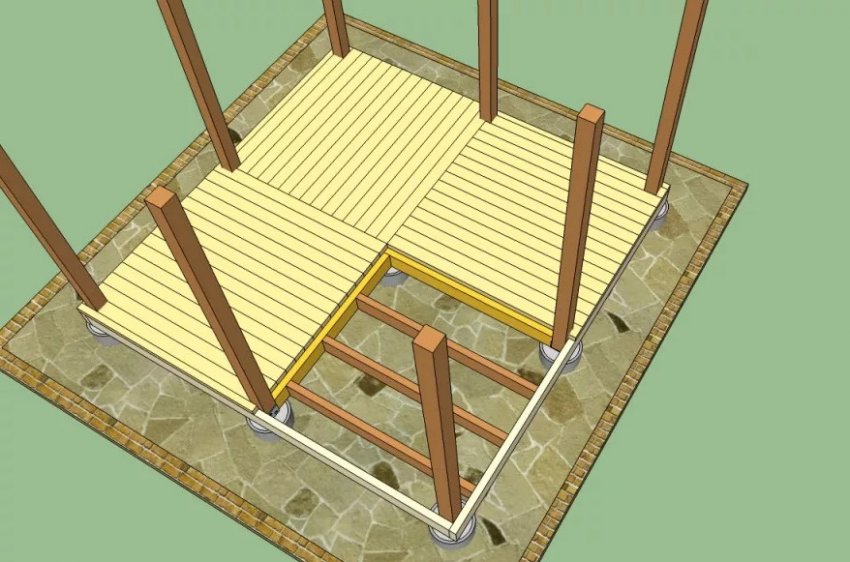

Монтаж підлог

Драбина

Монтаж сходів вважається останнім і одним із найважливіших етапів побудови двоярусного будови. Даний об'єкт може бути встановлений як всередині альтанки, так і зовні. При цьому останній варіант є найбільш вигідним. Він не тільки дозволяє створити комфортну ширину сходів і висоту ступенів, але і дає можливість уникнути захаращення внутрішнього простору альтанки.

Знаєте ви? найвищою будівлею в світі прийнято вважати хмарочос Бурдж-Халіфа, розташований в Дубаї (Об'єднані Арабські Емірати). Його висота становить 829,8 м, що є абсолютним рекордом.

Найбільш часто для спорудження даного об'єкту використовують дерево або метал. При цьому металеві конструкції найбільш переважні для зовнішніх сходів. Виготовити сходи будь-якої складності можна і самостійно, однак рекомендується придбати готову конструкцію, що складається з кількох модулів. Це в рази спростить її зведення, а також захистить від всіляких труднощів при подальшій експлуатації. У такому випадку рекомендується звертати увагу на моделі з висотою кроку 17-25 см, при інших діапазонах підйом буде більш складним і не комфортним.

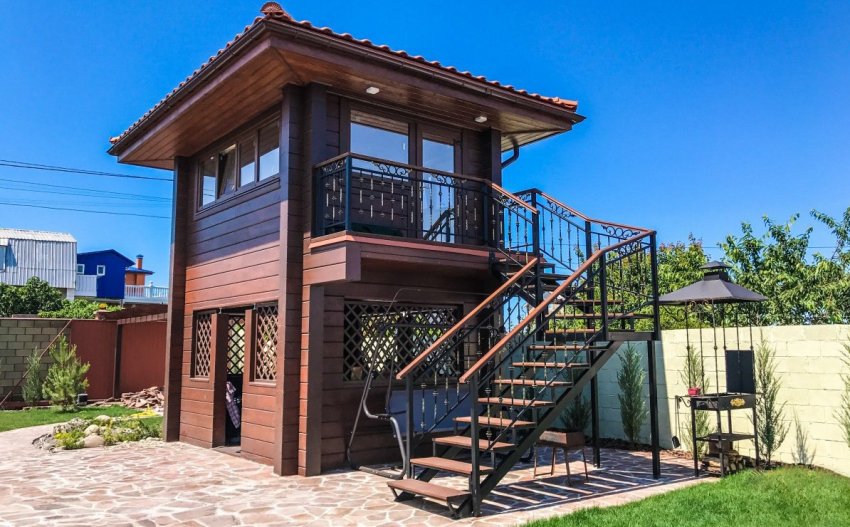

Сходи в альтанку

Кроквяна система даху і покрівля

Так як конструкція даної дворівневої альтанки передбачає відкритий верхній поверх, при зведенні такої споруди монтаж даху не проводиться. Однак з пізньої осені і до початку весни будова обов'язково слід захистити від снігу і надмірних атмосферних опадів, в іншому випадку тривалість її експлуатації знизиться в рази.

Вирішують цю проблему за допомогою монтажу тимчасової кроквяної системи. Її основою є паралельні бруски (150×50 мм) покладені на перила з кроком в 50 див. Щоб домогтися потрібного стоку опадів, поверх лад роблять решетування з монтажної рейки з нахилом в одну із сторін не менш 15°. Поверх такої решетування кріплять будь-який покрівельний матеріал, при цьому найбільш вигідним і доцільним вважається покриття, виготовлене з листового металу (профнастил або металочерепиця).

Кроквяна система даху і покрівля

Альтанка з двома рівнями — це кращий приклад раціонального використання вільної площі з максимальним ефектом. Таке споруди дозволяє максимально ефективно розділити простір, а також створити комфортні зони для різноманітного відпочинку. Однак перед воздвиженням слід врахувати те, що відкриті будови завжди схильні до максимального впливу атмосферних опадів, тому їх термін служби в рази менше, ніж у критих будівель.
