Как построить теплицу по Миттлайдеру своими руками

Виды теплиц

Джекоб Миттлайдер — американский агроном и изобретатель новых методов выращивания огородных культур. Построенная по его методу теплица привлекает внимание многих дачников. В этой статье детально рассмотрено сооружение такой теплицы, а также дана инструкция по её строительству.

Особенности теплицы по Миттлайдеру

Миттлайдеровская теплица, по признанию многих, рискнувших испытать её на своих участках, несмотря на размеры и затраты, более эффективна, чем обычный парник. Миттлайдеровская теплица

Главная особенность конструкции — в её конфигурации, особенно это касается кровли:

  1. Форма сооружения — прямоугольная, вытянутая с запада на восток. При этом скат кровли, расположенный ниже, выходит на юг. Более высокая часть крыши, не оснащённая форточками, принимает на себя северные ветра.
  2. Оба ската крыши не соединяются коньком, как это принято в обычных парниках. Их основания крепятся на двух независимых брусьях, расположенных на разных уровнях. При этом отрезок более высокого ската, расположенный над южной частью крыши, содержит в себе отверстия для вентиляции.
  3. Изобретение американца достаточно высокое, выше человеческого роста, что позволяет спокойно ухаживать за культурами. Также благодаря большой площади боковых поверхностей в помещение проникает больше тепла и света.
  4. Устойчивость сооружения обеспечивают многочисленные опорные балки, которые расположены через небольшие промежутки.

Знаете ли вы? В Исландии, несмотря на суровый климат, с успехом выращивают даже экзотические культуры — и всё благодаря необычным теплицам. Исландские парники построены на землях с горячими подземными источниками, энергия которых обеспечивает растения теплом круглый год.

Преимущества

  • Среди достоинств «американки», как ещё называют теплицу, отмечены такие:
  • Простой и эффективный воздухообмен — прохладный, свежий воздушный поток поступает через двери и окна, а отработанный горячий выносится через верхние фрамуги.
  • Большое количество подпорок и опорных балок придаёт конструкции устойчивость и прочность.
  • Собранная и скреплённая с использованием легко снимающихся крепёжных элементов, теплица является разборной, что позволяет её переносить.
  • Вентиляционные отверстия всегда с южной стороны, что увеличивает приток тепла и света, исключает проникновение северных ветров.
  • Благодаря двухуровневой крыше под потолком не собирается конденсат, как в обычных парниках. Поэтому здесь поддерживается оптимальный уровень влажности.
  • Высота удобна для выращивания высокорослых культур.
  • Большая площадь помещения позволяет создать максимально приемлемый микроклимат. Обслуживание просторного помещения гораздо удобнее.

Недостатки

Противники парника по методу Миттлайдера утверждают о существовании других способов добиться улучшенного воздухообмена, без построения асимметричной кровли.

  • Среди недостатков отмечают такие факторы:
  • Из-за высоты конструкции повышается расход материалов и, соответственно, бюджет строительства.
  • Невозможно применить автоматику для открытия форточек. Автоматически предусматривается лишь вертикальный подъём фрамуги, а требуется горизонтальный. Открывать же фрамугу вручную тяжело, учитывая высоту здания.
  • При выпадении осадков одна из сторон нагружается снегом больше, что может завалить всё сооружение.

Знаете ли вы? Создателя первого зимнего сада Альбера Мангуса в 1240 году обвинили в колдовстве, поскольку считали, что без магии заставить цвести растения зимой невозможно.

Разновидности культивационных сооружений Миттлайдера

«Американку» строят по нескольким типам конструкций:

  1. Постройка прямоугольного типа с наклонной крышей, состоящей из двух плоскостей, расположенных на разных уровнях.
  2. Строение с крышей в форме арки, где кровля также делится на два уровня.
  3. С двумя фрамугами — та же классическая форма аркой, только с двумя отверстиями для форточек (одна по центру южной стороны). Такой тип постройки актуален в жарком климате, где требуется дополнительное проветривание.

Как самостоятельно построить теплицу по Миттлайдеру

Прежде чем приступать к строительству, стоит определиться с размерами и материалами, а также подготовить участок.

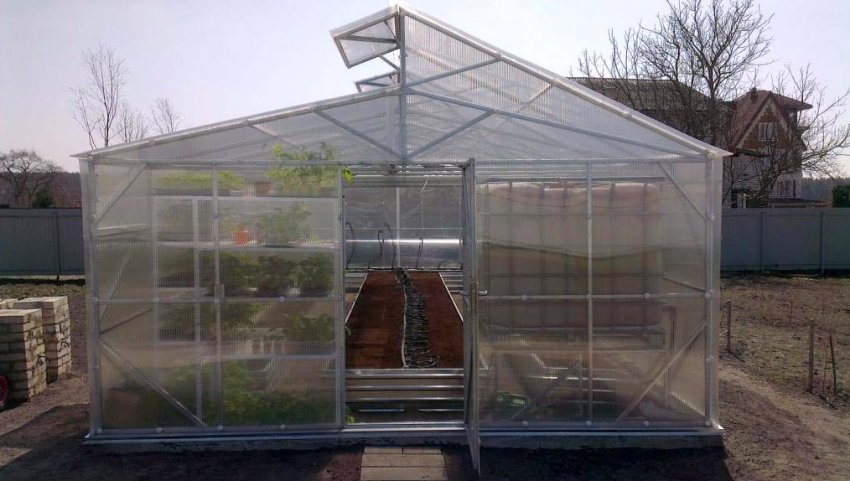

Теплица Митлайдера своими руками

Выбор места

Участок под «американку» должен быть ровным, склоны желательно выровнять.

Эффективность теплицы будет зависеть от правильной ориентации по сторонам света:

  • вход и выход помещения смотрят на восток и запад;
  • боковая сторона с высоким сплошным скатом ориентирована на север;
  • сторона с вентиляционными отверстиями и с низким скатом выходит на юг.

Заливка фундамента

Под лёгкую, разборную конструкцию проще сделать точечный фундамент. Сначала нужно расчистить площадку, убрать её и сделать разметку с помощью натянутой на кольях бечёвки.

Важно! Солнечный свет, освещающий теплицу, не должен закрываться зданиями или высокими деревьями.
Дальнейшая схема:

  1. По углам постройки в землю вкрутить металлические винтовые сваи, шаг между кольями — 1 м.
  2. Далее из бруса соорудить основу, на которую будет установлен каркас теплицы.
  3. Верхняя часть фундамента должна полностью совпадать с уровнем грунта.
  4. Деревянную часть обработать специальными средствами для защиты от влаги и насекомых.

Лучшим фундаментом в проекте тяжёлого парника с поликарбонатным покрытием и каркасом из металла считается ленточный заливной.

Технология ленточного фундамента:

  1. Первый этап строительства — это разметка. По углам нужно вбить колья и натянуть бечеву.
  2. Выкопать неглубокую, до 0,5 м, траншею под основание. Ширина углубления примерно равна ширине штыка лопаты. Стены выровнять, дно утрамбовать и заполнить смесью песка и гравия слоем в 10 см.

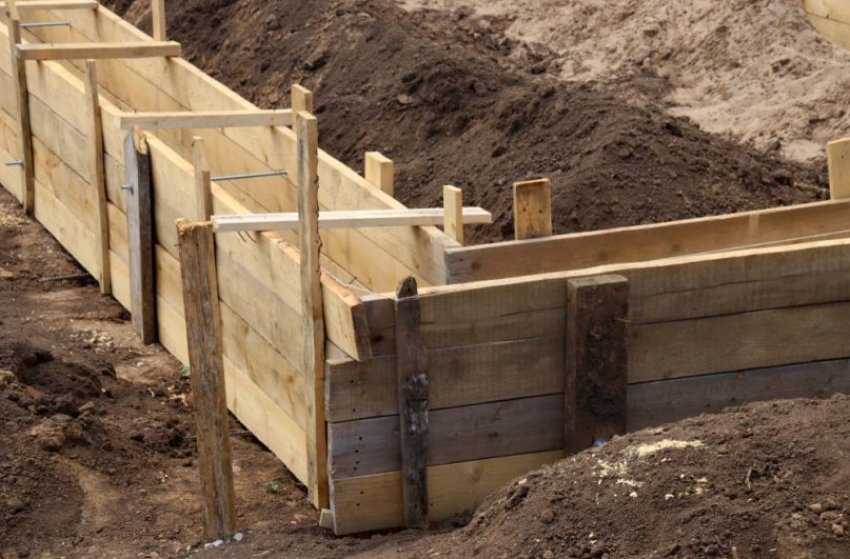

  3. Над канавами с песчаной подушкой установить деревянную опалубку (рис. ниже). Использовать под опалубку можно любые старые доски.
  4. Борозды залить бетоном. Можно купить заводскую смесь либо приготовить самим из цемента, щебня и песка. Пропорции — 1:4:3, плюс на каждый 1 кг цемента примерно 0,6 л воды.
  5. Через неделю опалубку можно снять. Наибольшей прочности, когда можно будет устанавливать каркас, фундамент наберёт за 20–25 дней. Опалубка ленточного фундамента

Сооружение каркаса

Самый лёгкий в работе материал — это деревянный брус. Его несложно найти в строительных магазинах.

Для работы понадобятся следующие материалы и инструменты:

  • основа каркаса — брус сечением 100×100 мм;
  • двери, кровля и прочее — брус 50×75 мм;
  • саморезы и уголки;
  • Т-образные соединительные пластины;
  • навесы и петли;
  • уровень, рулетка, карандаш;
  • шуруповёрт;
  • электролобзик;
  • средства для обработки дерева и кисти.

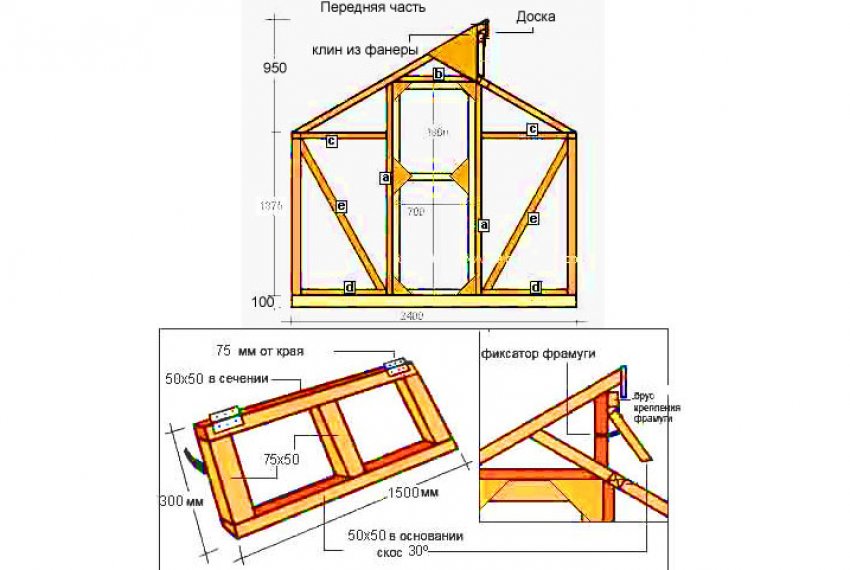

Пример чертежа:

Чертёж теплицы

Технология сборки деревянного парника:

  1. Для основания пилой или лобзиком вырезать брусья 100×100 нужной длины.
  2. Собрать коробку в форме периметра, соответствующую размерам на чертеже, с помощью саморезов и пластин. Удобнее собирать прямо на фундаменте, проверяя уровнем отсутствие погрешностей.
  3. Собрать боковые стороны (брус 50×75). Нарезанные нужной длины горизонтальные и вертикальные стойки скрепить саморезами. Расстояние между вертикальными опорами — 1 м. Собирать нужно таким образом, чтобы широкая сторона сечения смотрела на соседние стойки.
  4. На южной стороне сделать дополнительные горизонтальные перекладины для будущих окон. Для прочности конструкции несущие элементы дополнительно укрепить укосами.
  5. Для каркаса торцевых стен вырезать стойки из бруса 100×100, прикрепить к боковым стенам. К вертикальной основе добавить горизонтальные перемычки из бруса меньшего сечения. Вторую торцевую сторону сделать с учётом дверной рамы.
  6. Изготовление кровли требует особой внимательности и сверок с чертежом. К боковым длинным стенам присоединить стойки крыши с тем же шагом.
  7. К основным опорным балкам (мауэрлат) из бруса 100×100 прикрепить горизонтальные стойки, формирующие скаты. Расстояние между ними рассчитывается исходя из угла наклона крыши.
  8. Между северным и южным скатом из тонкого бруса сделать ровный край, служащий рамой для форточек.
  9. Стропила, соединяющие края парника и поверхности скатов, укрепить с помощью опорного бруса (см. на рис. ниже).
  10. Заключительный этап — изготовление дверей, форточек и закрепление их на проёмах с помощью металлических петель.

Важно! Прежде чем начинать работу, все деревянные части каркаса следует обезопасить от влаги и жука-короеда путём нанесения антисептика.

Металлический каркас для «американки» используют редко, поскольку металл, в отличие от дерева, склонен к конденсату. Если всё же предпочтительнее такая основа, то для постройки применяют профильные трубы или металлопрофиль разного сечения, учитывая нагрузку от ветра и снега.

Итак, материалы, которые понадобятся:

  • нижняя обвязка — профильная труба 50×50 мм;
  • вертикальные стойки — профиль 40×40 мм;
  • раскосы — профиль 40×20 мм;
  • балки для кровли — профиль 40×20 мм;
  • угловые подпорки — профиль 20×20 мм.

Детали можно либо нарезать самостоятельно, либо заказать в профильной компании. Перед тем как приступать к сварке, все детали необходимо тщательно зачистить и обработать антикоррозийными составами. Металлический каркас теплицы

Все элементы конструкции нужно сваривать отдельно:

  • боковые стены, в зависимости от их длины, удобнее разбить на несколько секций;
  • 2 фронтона, в одном из которых надо оставить проём для двери;
  • кровля состоит из 4 частей: 2 скатов и 2 торцов;
  • дверная рама, форточки и фрамуги для кровли.

Последовательность сборки такова:

  1. На готовом фундаменте сначала сварить элементы крыши. Во-первых, на ровной поверхности удобно работать, во-вторых, сразу контролируется точность. Торцы по отношению к поверхности фундамента должны быть расположены под прямым углом.
  2. Сварить скаты с торцами с помощью раскосов, далее укрепить каркас кровли боковыми планками.
  3. Готовую крышу рекомендуется обрисовать мелом не полностью, а по углам, что поможет выстроить углы будущих стен. Затем крышу отодвинуть в сторону.
  4. Детали коробки теплицы проставить согласно очерёдности, учитывая оставленные угловые отметки. Сначала сварить основу стен, а после сборки укрепить поперечинами и распорками.
  5. Далее дело за малым — вставить форточки и дверь, установить крышу и закрепить.

Важно! Пока кровля не установлена, желательно сразу её обшить — сделать это потом будет труднее.

Пример чертежа крыши:

Сборка крыши

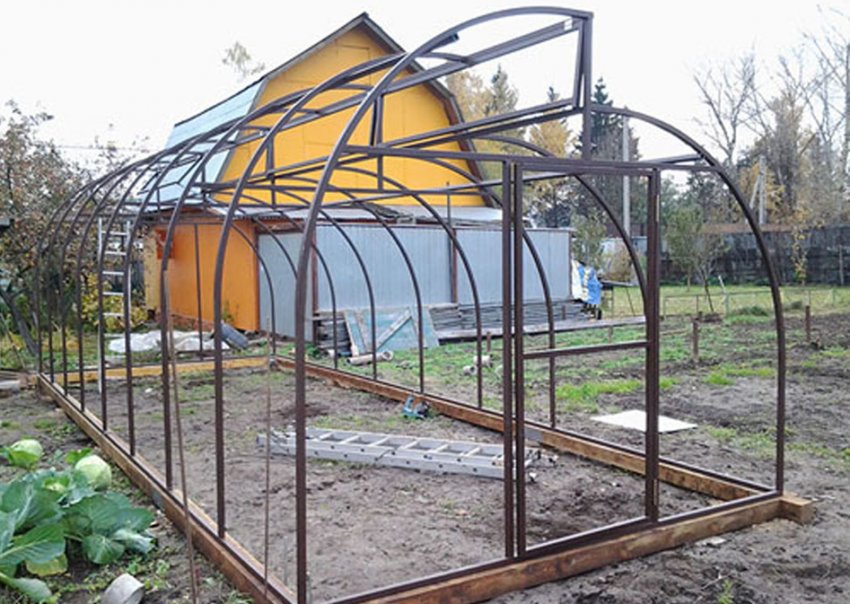

Арочный каркас:

Пример сборки каркаса

Обшивка поликарбонатом

Парники обшивают либо прозрачной плёнкой, либо поликарбонатом. Плёнка применяется в основном на деревянных конструкциях. Этот материал нужно прикреплять с помощью строительного степлера или тонких реек и гвоздей. Для лучшей термоизоляции стоит прокладывать 2 слоя плёнки с расстоянием в 5 см.

Поликарбонатом обшивают теплицу на металлическом каркасе.

Рекомендуем почитать о поликарбонатных теплицах и их обустройстве своими руками:

Правила обшивки:

  1. Сверлом диаметром около 2–3 мм просверлить отверстия под саморезы.
  2. Распакованные листы, сняв защитную плёнку, разрезать. Края листов проклеить перфорированной лентой (вверху) и герметизирующей (внизу).
  3. Листы приложить в обшиваемой части стабилизирующим покрытием наружу, закрепить саморезами. Не нужно туго затягивать саморезы, иначе материал лопнет.

На видео ниже представлен процесс сборки и обшивки арочной теплицы:

Видео: установка теплицы Митлайдера

Система циркуляции воздуха и терморегуляции

Для парника Миттлайдера не требуется дополнительно системы воздухообмена и отопления. Расположение вентиляционных форточек по всей длине является гарантией равномерного воздухообмена по всей площади. Фрамуги, расположенные с южной стороны, защищают растения от переохлаждения.

Всё, что нужно учесть строителю для соблюдения этих условий:

  • северный скат выше южного, с наклоном в 45°;
  • скат кровли, основа для вентиляционных рам, сделан под углом в 30°.

Кроме того, нужно учитывать размеры помещения и соотношение количества вентиляционных фрамуг. Если помещение имеет размеры примерно 3×10 м, можно сделать двери с двух сторон. Если планируется большое помещение для высокорослых культур, например томатов и огурцов, тогда понадобятся дополнительные окна.

Полезные советы огородникам

Успешное выращивание культур в «американке» зависит от соблюдения всех правил её построения, поэтому важно сделать чертёж и постоянно сверяться с ним.

Несколько советов:

  1. Теплицу не должна накрывать какая-либо тень. В крайнем случае, нужно возводить её в таком месте, где она будет освещена с 12 часов дня до заката.
  2. Нежелательно строить конструкцию в низинах — здесь температура воздуха обычно на несколько градусов ниже, чем на ровных или возвышенных участках.
  3. Важно также соблюдать правила расположения и обустройства грядок. Они должны быть узкими и строго горизонтальными, расстояние между грядками — до 1 м. По краям необходимо возвести бортики, которые не дают влаге уходить в междурядья, обеспечивая лишь корневую систему растений.
  4. Грядки нужно заполнять искусственными субстратами, что позволяет выращивать качественный урожай на бедных грунтах. Теплица Митлайдера

Метод постройки теплиц Джекоба Миттлайдера применяют многие опытные овощеводы и крупные фермерские хозяйства. Такие парники отлично зарекомендовали себя в круглогодичном выращивании различных культур.
