 Як зробити термомотор своїми руками?

Система автоматичного провітрювання — незамінна річ при вирощуванні агрокультур в теплиці. Існує безліч різновидів термомотор, які можна виготовити своїми руками. Про це детальніше — у нашому матеріалі.


Характеристика автоматичної системи провітрювання теплиць

Для культур, що вирощуються в тепличних умовах, необхідно дотримання ідеальної температури і надходження свіжого повітря. Щоб правильно регулювати клімат в обладнаному городі, встановлюють кватирки з доводчиками.

  • Провітрювання дозволяє:
  • запобігти розмноженню шкідників;
  • підтримувати оптимальний режим температури;
  • контролювати рівень вологості в приміщенні.

Термомотор для теплиць представлений у вигляді кватирки, оснащеної автоматичними датчиками, які спрацьовують при надмірному підвищенні температури в середині теплиці. Вентиляцію встановлюють у стельової частини споруди, через властивості нагрітої повітряної маси підніматися вгору.

Важливо! Пам'ятайте, що розподіл вентиляції по периметру теплиці має бути рівномірним, що забезпечить однакову подачу свіжого повітря, запобігаючи протяг. На побудову довжиною 8 м необхідно встановлювати 4 кватирки.

Переваги використання систем автоматичного провітрювання

Переваги автоматичного провітрювача можна розглянути на прикладі термомотор Maksi. Прилад демонструє надійність, яка полягає у витримці штока до 200 кг тиску. Високий рівень міцності дозволяє уникнути небажаних поломок, спровокованих поривами вітру або спробами вручну закрити місце встановлення приладу.

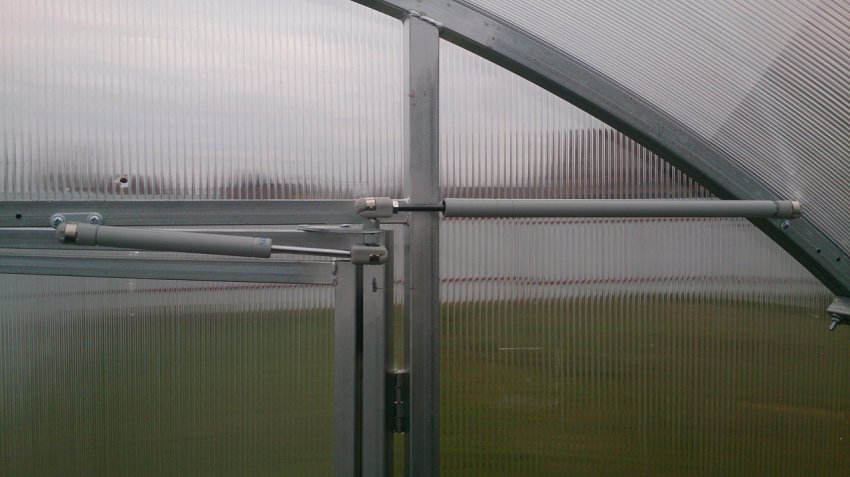

Переваги використання систем автоматичного провітрювання

Перевагою автоматичного провітрювання сучасного зразка є його компактність. Пристрій малогабаритним, тому не доведеться відводити багато місця на його установку. Монтаж проводиться на віконне або дверне полотно.

Клімат-контроль дозволяє позбутися від постійного спостереження за змінами температур, звільняючи час городникові на інші роботи в теплиці. Важливою перевагою є тривалий термін використання механізму, що надається гарантія — 10 років, а при правильній експлуатації термін значно збільшується. Крім того, протягом усього періоду користування не вимагається додаткова регулювання. Прилад не потребує наявності додаткового джерела живлення.

Види та принцип дії автоматичного провітрювання теплиць

Для провітрювання тепличних приміщень використовують автоматичний термомотор, механізм функціонування якого полягає у відкритті і закритті кватирки, внаслідок зміни показників температури повітря.

Знаєте ви? В країнах з холодним кліматом теплиці обладнуються у вигляді прибудов до житлового приміщення, що дозволяє скоротити час для догляду за рослинами і додатково обігріти будинок.

Виділяють кілька видів термомотор:

  • електронний;
  • опорна пластина з металу;
  • гідравлічна конструкція;
  • пневматична система.
Кожен автоматичний термомотор має відмінності за фізичним принципом, закладеним в основу функціонування роботи. Щоб дізнатися, який прилад краще вибрати, необхідно вивчити принцип його механізму.

Електронний термомотор

Електропривод є результативним і зручним способом регулювання температури в тепличних умовах.

Складові електроприводу:

  • вентилятор, розміщується у верхній частині споруди;
  • термодатчик.

Електронний термомотор

Використання електроприводу можливо в тепличних приміщеннях будь-яких масштабів, завдяки високому ступеню продуктивності. Процес дії терморегулятора полягає в безперебійному постачанні електрики, яке підтримує роботу приладу. Перш ніж встановлювати електропривод, потрібно заздалегідь потурбуватися про те, як відновити його роботу, якщо не буде подачі електрики. Повна залежність приладу від безперебійного постачання електроенергії є його недоліком.

Принцип дії пластини, виготовленої з різних металів

У рейтингу установки авторегуляторов повітря в теплиці на одному з останніх місць знаходиться біметалева система, її робочий процес полягає у фізичній здатності металів реагувати на зміну температури повітря. Біметалева система складається з двох металевих пластин, що мають різні показники лінійного розширення. Для відкриття кватирки пластини повинні нагрітися, а для її закриття — охолодитися.

Важливо! Пам'ятайте, що при недостатньому прогрівання біметалева система не спрацює. До того ж складно знайти метали, що мають властивості розширюватися при порівняно низьких температурах.

Особливості роботи конструкції на основі гідравліки або пневматики

Автотеплица передбачає використання термомотор на гідравлічної і пневматичної основі. Процес дії гідравлічної системи полягає в тиску рідини. Робота пневматичної системи відбувається під тиском повітря. Гідравлічний провітрювач можна зробити самостійно.

Його складовими частинами будуть:

  • циліндричне тіло, наповнюється рідиною;
  • шток, який приходить в рух завдяки фізичним властивостям рідини, заправляемой в нього.

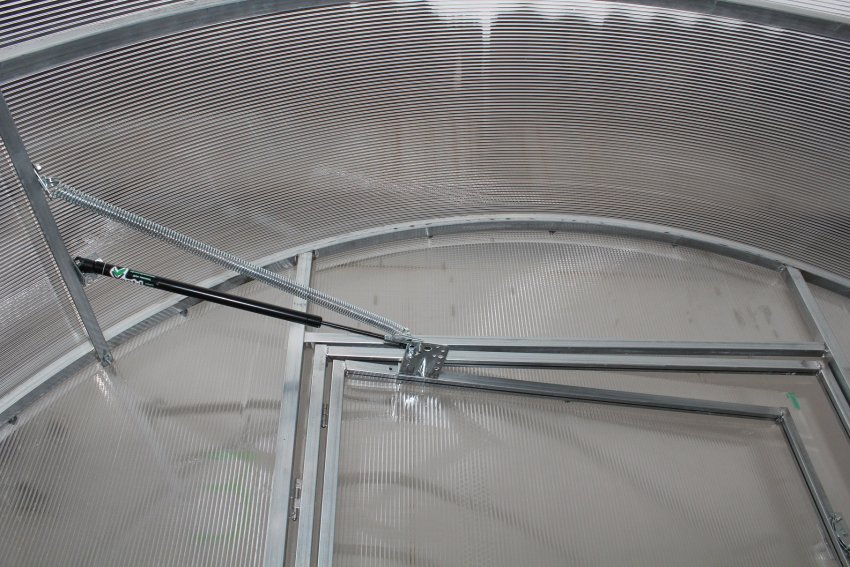

Особливості роботи конструкції на основі гідравліки або пневматики

Рідина повинна розширитися при +23°С і виштовхнути шток з силою у 30 кг, відкривши при цьому кватирку. Якщо ви не знаєте, що залити в гідравлічний терморегулятор, візьміть трансмісійне масло. У міру зворотного руху штока, під власною масою, система прийме первісний вид.

Саморобний конструювання пневматичного регулятора температури покроково виглядає наступним чином:

  1. Беремо ємності об'ємом 3 л і 1 л (можна скористатися банками).
  2. Вливаємо в 3-літрову банку 0,8 л рідини.
  3. Герметизируем велику тару залізною кришкою і просвердлюємо отвір для трубки, кінець якої не повинен стикатися з днищем банки, мінімальна дистанція повинна бути 1 див.
  4. Аналогічні маніпуляції проводимо з меншою банкою.
  5. Далі з'єднуємо ємності пластикової трубкою довжиною 1 м.
  6. Отриманий пневмогідравлічний сифон закріплюємо зсередини приміщення.
  7. На противагу порожній банку отриманого сифона потрібно з зовнішньої сторони прикріпити дерев'яний брус.
  8. Над вікном слід встановити упор.

Рекомендуємо також дізнатися, як вибрати плівку для теплиць.

Система спрацьовує після збільшення температури в більшої ємності. Повітряна маса виштовхує воду в меншу ємність, що опускається вниз і відкриває вікно. Після зниження температури механізм приходить в початкове положення і прикриває вікно.

Як і з чого зробити термомотор своїми руками

Якщо є можливість і необхідні матеріали, то зробіть термомотор самі — це дозволить отримати автономну систему терморегуляції всередині приміщення з мінімальними витратами.

Провітрювач для теплиці можна створити своїми руками з таких матеріалів:

  • старе комп'ютерне крісло;
  • автомобільний амортизатор;
  • автомобільний гідроциліндр;
  • пластикова тара;
  • балон і гумовий м'яч.

Відео: Автоматичне провітрювання своїми руками

З комп'ютерного стільця

Підйомний циліндр, що міститься в механізмі комп'ютерного крісла, здатний стати основою термомотор.

Знаєте ви? Англійське уряд у 1734 році зобов'язав громадян встановлювати в будинках вентиляційні системи, що працюють від парового двигуна, що сприяло їх подальшому розвитку.

Покрокова інструкція по збірці провітрювача з частини комп'ютерного стільця така:

  1. Проведіть демонтаж деталі, видалите пластмасовий шток, що закриває підхід до штиря заслінки, що має металеву основу.
  2. Затисніть стержень діаметром 8 мм в лещата, додайте до нього циліндр, тим самим позбавивши його від внутрішнього тиску.
  3. Підйомний циліндр зріжте разом з конусною частиною болгаркою.
  4. Акуратно дістаньте шток, щоб уникнути пошкодження поверхні деталі і гумової прокладки на циліндрі.
  5. На кінці штока необхідно зробити різьбу М8. Для цього деталь обмотують двома шарами брезенту і затискають в лещата.
  6. Внутрішню гільзу циліндра встановіть на місце.
  7. З поршня зніміть всі гумки.
  8. Позбавте деталі від металевої стружки, протерши їх бензином.
  9. Щоб при дії терморегулятора шток не завалювався в циліндр, надягніть на нього гайку розміром М8.
  10. Вбудуйте поршень в сідло клапана.
  11. З відрізаною боку циліндра приварите відріз труби.
  12. Закрутіть подовжену гайку М8 на різьблення штока, після чого вверніть вилку для підключення до ручки регулювання кватирки.
  13. Для зручності заповнення ємності масляною емульсією з одного боку поставте кришку, а з протилежного — краник.
  14. Видаліть повітря з системи і заповніть конструкцію масляною емульсією.

З автомобільного амортизатора

Для саморобної конструкції терморегулятора з автомобільного амортизатора використовуються наступні матеріали:

Читайте також
Как выбрать или сделать своими руками парник из поликарбоната?

  • газліфт;
  • 50-міліметрова труба сталева з різьбленням по обидві сторони (висота залежить від параметрів теплиці);
  • штуцер;
  • муфта;
  • кульовий кран;
  • зганяння;
  • наждачний папір;
  • епоксидна смола.

Покрокова інструкція:

  1. Днище газліфта спилюємо, краю робимо загнутими, щоб шток не випадав. У трубці прорізаємо отвори в 2 мм.
  2. Зачищаємо всі деталі наждачним папером.
  3. Виготовляємо технічну заглушку з нитки, просоченої епоксидною смолою. На отриману заглушку надягаємо штуцер.
  4. Відрізок газліфта вставляється в трубу, з іншого боку чіпляємо кран з сгоном. Щоб з'єднання були більш надійними, їх слід фіксувати прокладками.
  5. Відкриваємо кришку і вливаємо охолоджену емульсію.
  6. Проробивши процедури, закріплюємо кран у верхній частині вікна, а внизу кріпимо на дерев'яну опору у вигляді хрестовини.

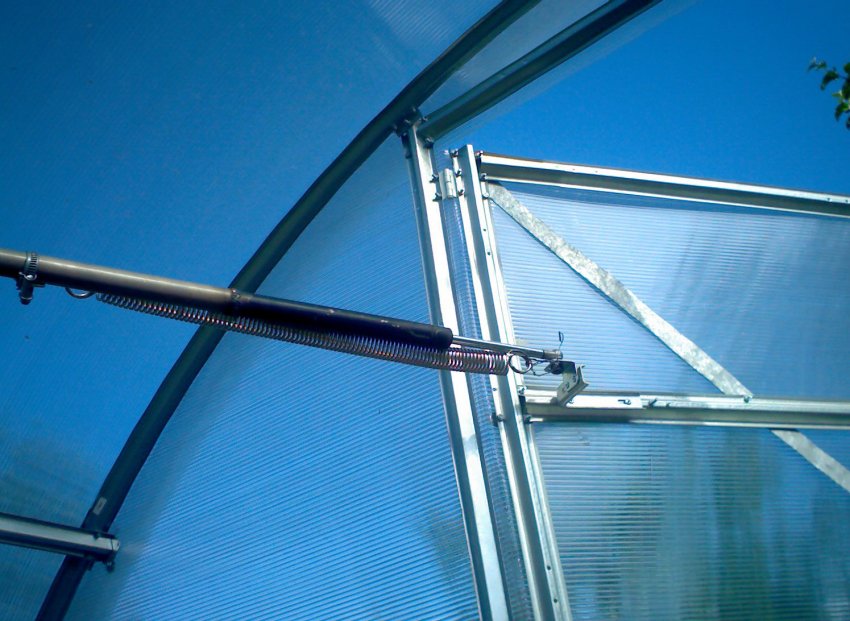

Термомотор з амортизатора

При нагріванні емульсії в трубці поршень амортизатора відкриє кватирку. Після охолодження рідини поршень встане на колишнє місце і закриє вікно.

З гідроциліндра автомобіля

Для саморобного провітрювача з гідроциліндра вам знадобляться:

  • газовий гідроциліндр;
  • шланг;
  • болт М6;
  • ресивер.

Знаєте ви? Основним критерієм при проектуванні вентиляції в будь-якому приміщенні є облік кількості вдихуваного людиною повітря за годину.

Робота гідроциліндра відбувається за допомогою стисненого газу. Щоб виготовити деталі з термомотор, необхідно звільнити її від міститься усередині речовини, для чого буде потрібно просвердлити невелику дірку і спустити газ. На місці отвору вибивають різьблення 10*1,25, яка послужить для подальшого підключення шланга. Щоб зафіксувати шарнір на колишньому місці, потрібно болт М6. Виготовлений ресивер витіснить повітря, після чого можна заливати масло. Обов'язково простежте за тим, щоб шток гідроциліндра був повністю занурений в масло, при низькій температурі. На завершення роботи необхідно перевірити прилад на герметичність.

За допомогою пластикових пляшок

Найбільш економним саморобним способом виготовлення терморегулятора є використання в роботі пластикових пляшок з-під води.

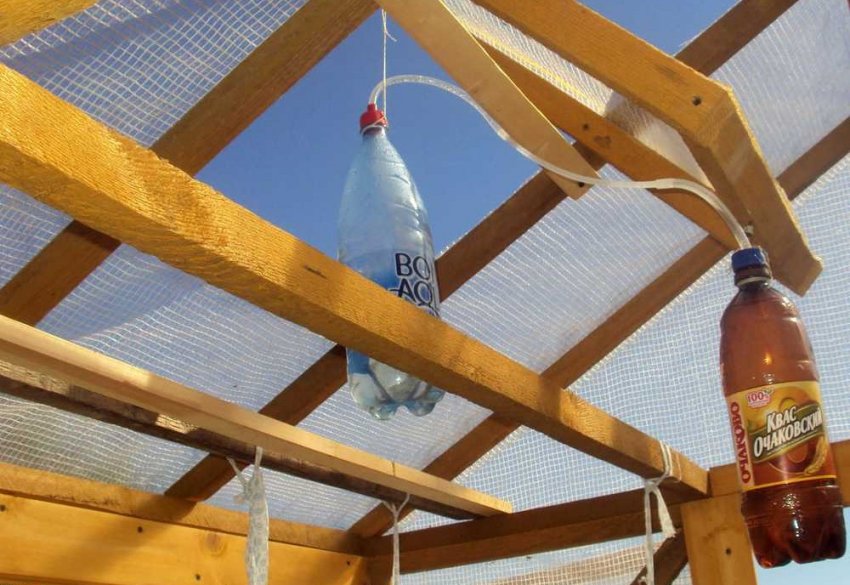

З допомогою пластикових пляшок

Матеріали для виготовлення:

  • пластикова тара в кількості 2 штук різного об'єму (5 л і 2 л);
  • з'єднувальний шланг, довжина якого обчислюється від пляшки до фрамуги (надбавкою);
  • штуцер;
  • герметик.

Покрокова інструкція:

  1. Більший бутель заливають рідиною на третину об'єму, в кришці проробляють отвір, діаметр якого дорівнює діаметру взятого шланга.
  2. Вставляють у гніздо штуцер і вкручують шланг.
  3. Бутель на 2 л також на третину наповнюють водою, закручують кришкою, в якій попередньо прорізають роз'єм для другого кінця шланга.
  4. Обробляють стики герметиком.
  5. Великий бутель встановлюють у нижній частині віконної рами, а менший поміщають у верхній частині.

Знаєте ви? Жителі Стародавнього Риму першими винайшли теплиці. Городники висаджували культуру у візки, які вдень перебували на відкритому повітрі під променями сонця, а на ніч їх залишали в теплому приміщенні.

Цей спосіб автономної вентиляції з використанням пневматичного регулювання підходить для фрамуги, що відкривається горизонтально.

З балонів і гумового м'яча

Оригінальним способом оснастити теплицю термоприводом є його виготовлення з балона і надувного м'яча.

Для виготовлення приладу вам знадобляться:

  • 2 металевих балона;
  • гумовий м'яч;
  • ящик з дерева з кришкою;
  • брус;
  • шланг.

Покрокова інструкція:

  1. Прикріплюють шланг до сполучених балонів. Висота шланга повинна прирівнюватися до висоті теплиці.
  2. М'яч необхідно здути і прикріпити до соску другий кінець шланга.
  3. М'яч кладуть в ящик таким чином, щоб при його надуванні кришка відкривалася. До кришки ящика прибивають брусок і з'єднують його з кватиркою.
  4. Балони закріплюють під стелею приміщення, а ящик з м'ячем встановлюють внизу.

З балонів і гумового м'яча

Коли балони розжарюватись під впливом високої температури, м'яч наповниться повітрям і відкриє кватирку. Зворотна дія відбудеться при охолодженні балонів.

Особливості монтажу термомотор у теплиці

Встановлюючи термомотор, визначитеся з його місцем розташування всередині теплиці. Уникайте місць, в яких можливе потрапляння прямих сонячних променів на прилад, інакше він буде спрацьовувати з причини власного нагріву. Перевірте справність вікна: воно повинно відкриватися без зусиль. Зробіть примірку термомотор до обраного місця його розташування. В будь-якому положенні віконного полотна частині приладу не повинні стикатися з рамою.

Безпосередньо перед монтажем шток повністю засовують, для чого використовують вплив холодом. Необхідно деякий час потримати пристрій у холодильнику. Прочитавши інструкцію, закріпіть кронштейни для установки термомотор, встановіть прилад.

Найбільш вигідним розташуванням пристосування всередині теплиці є стельова кватирка. Перевага розташування полягає у швидкому закриття кватирки під тиском маси приладу, що дозволить уберегти вирощувані культури від переохолодження. Механізм варто розташувати в стельової кватирці з-за того, що гаряче повітря має властивість підніматися вгору. При наявності термомотор у верхній частині теплиці провітрювання відбувається швидше. Якщо в теплиці є повітропровід, можна використовувати вентиляційну решітку, яку встановлюють для отримання свіжого повітря і запобігання потрапляння всередину приміщення частинок пилу.

Використання термомотор в тепличних умовах дозволяє вберегти вирощувану розсаду від перезволоження і дебати в результаті впливу високої температури в приміщенні. Існує маса способів власноручного виготовлення автоматичного провітрювача, що зекономить гроші й дозволить скоротити час роботи в теплиці.
