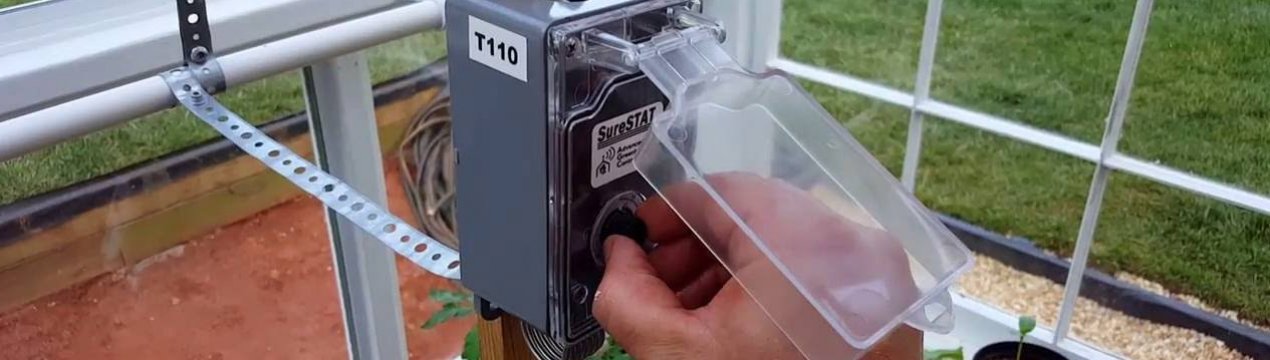

Датчики в теплице, использование терморегулятора

Датчики в теплице, использование терморегулятора


Оборудование для теплицы

Многих садоводов, которые содержат теплицы, интересует, какими датчиками они должны быть оборудованы. Ниже приведено подробное описание видов таких датчиков, а также представлена схема сборки для самостоятельного изготовления.

Какие датчики необходимы в теплице

Ежедневный контроль стабильности микроклиматических условий в промышленных теплицах обеспечивает определённая система датчиков. В индивидуальных парниках климатические условия регулируются с помощью проветривания и управления системой отопления.

Знаете ли вы? Конструкция теплиц в Исландии подразумевает их расположение около гейзеров. Такое решение позволяет быстрее и эффективнее ухаживать за растениями.
Постоянное обслуживание датчиков — утомительный и трудоёмкий процесс для садовода, поэтому ему приходится конструировать терморегулятор собственноручно. Его схема и все расчёты подбираются индивидуально с учётом конструкции теплицы. На избрание оборудования оказывают влияние сорта растений, выращиваемых в ней, и элементы конструкции обогревательной и вентиляционной систем.

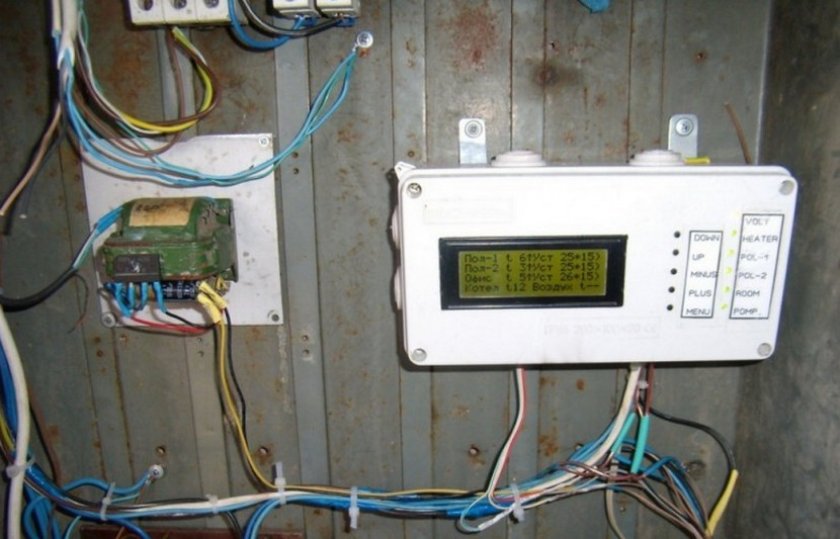

Терморегуляторы для теплицы

Терморегулятор — необходимый прибор, предназначенный для установки и регулировки влажности и температуры в помещении. Его используют для того, чтобы обеспечить обильный урожай овощных культур, ягод и зелени в тепличных условиях.

В продаже имеется три типа терморегуляторов:

  • механические;
  • электронные;
  • сенсорные.
Терморегуляторы для теплицы

Друг от друга устройства отличаются конструкцией и принципом работы действующего механизма. Самым удобным вариантом является автоматическое регулирование климата в теплице.

Некоторые модели имеют функцию программирования:

  • под конкретный вид растения;
  • под определённый световой режим;
  • с информационным сопровождением.
Важно! Основной элемент конструкции — блок регулировки температуры. Его функционирование осуществляется за счёт измерений датчиков, подключенных к нему.
Со временем в процессе амортизации термостат теряет точность измерений, поэтому следует каждый год проводить его осмотр.

Механические

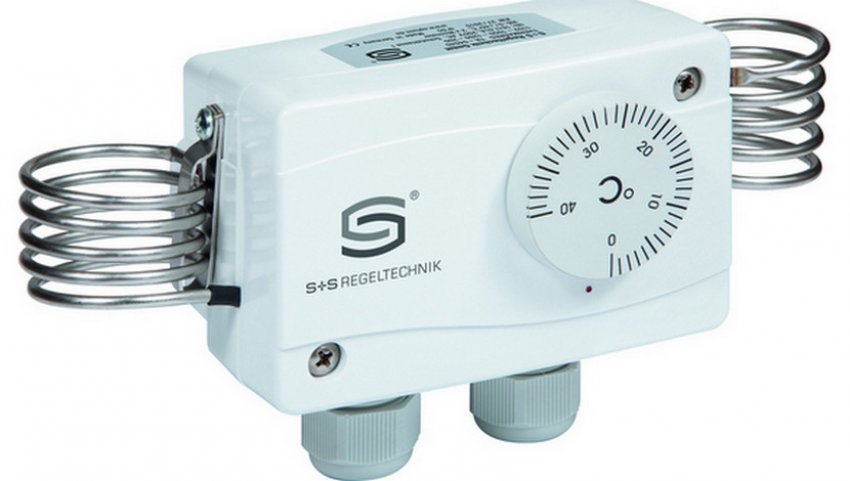

Механический терморегулятор — дистанционный прибор, регулирующий работу климатического оборудования, которое способствует поддержанию необходимого температурного режима в теплицах. Изготавливается механизм в виде электроустановочного оборудования. Монтируют устройство непосредственно внутри теплицы. Механический терморегулятор

Электронные

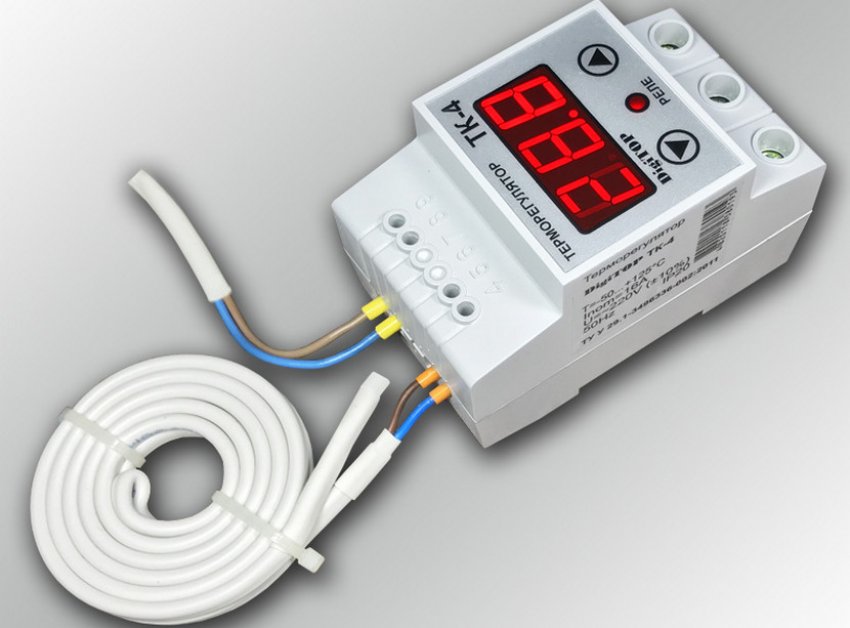

У электронного аппарата терморезистор выступает в роли датчика. Основное преимущество — точность в поддержании температуры внутри теплицы (благодаря своей чувствительности к незначительным изменениям температурного показателя). Электронный терморегулятор

Сенсорные

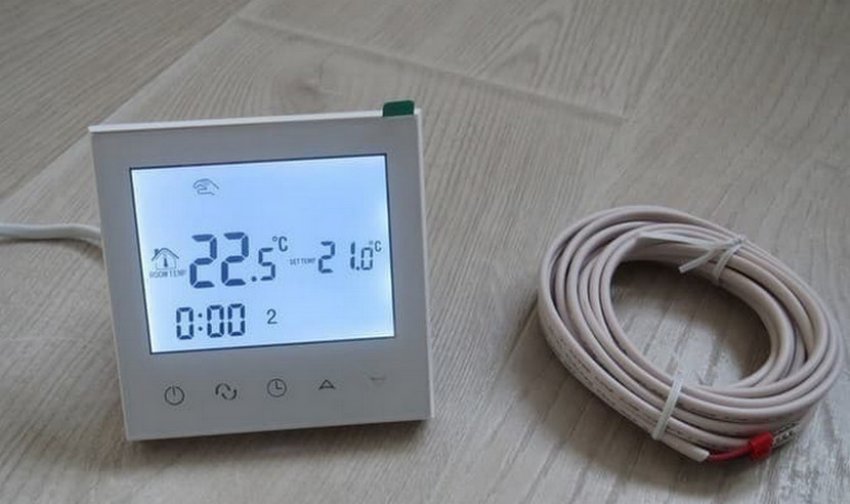

Используя сенсорный датчик, можно установить не только время работы отопительной системы, но и оптимальную температуру для выращивания тепличных овощей. Этот прибор можно запрограммировать на длительный период работы — от семи дней, а в некоторых моделях и на более длинный срок. Сенсорный терморегулятор

Схема действия прибора такая: терморегулятор подаёт сигнал в систему отопления, которая автоматически проводит обработку данных с нескольких датчиков одновременно.

Терморегулятор своими руками

Рассматриваемый прибор можно смастерить своими руками — для этого рекомендуется переделать простой стрелочный термометр.

Важно! Необходимо учитывать, что функционирование прибора зависит от электропитания.
Также можно сконструировать гидропривод для терморегуляции. Ниже приведён список необходимых для этого материалов и подана схема сборки этих приспособлений.

Необходимые материалы

Для изготовления терморегулятора понадобятся такие материалы:

  • лампочка мощностью 9 Вт;
  • тонкая жесть;
  • фототранзистор;
  • клей;
  • уголок для препятствия ходу стрелки;
  • линза;
  • провод фотоэлемента;
  • автомобильный гидроцилиндр или отрезок жести, цинка, пластика, поликарбоната;
  • камера от мяча, изготовленная из пластизоля;
  • тумблер;
  • неоновая лампа.
Изготовления терморегулятора

Для изготовления гидропривода понадобятся такие материалы:

  • цилиндр длиной 300 мм и диаметром 40 мм;
  • гидробак;
  • тормозной шланг с резьбой М10, шаг 1,25;
  • болт М-10 длиной 50–60 мм;
  • гайка;
  • деревянная палка;
  • металлическая заглушка;
  • 2 круга из пеноплекса диаметром 40 и 38 мм;
  • воздушная камера от мяча;
  • веретенное масло.

Изготовления гидропривода

Схема

Для того чтобы сконструировать регулятор самостоятельно, необходимо следовать такому алгоритму:

  1. Без повреждений разобрать термометр.
  2. В области нужного температурного интервала в шкале следует аккуратно просверлить отверстие диаметром 2,5 мм.
  3. Напротив него вырезать уголок с отверстием 2,8 мм из тонкой жести.
  4. В гнезде уголка разместить фототранзистор и приклеить его клеем.
  5. Уголок для препятствия хода стрелки разместить под отверстием и закрепить.
  6. Лампочку мощностью 9 Вт разместить с противоположной стороны термометра.
  7. Для лучшей реакции на показателе температуры необходимо поставить линзу, расположив её между лампочкой и шкалой.
  8. Через центральное отверстие на шкале термометра проложить провод фотоэлемента.
  9. Просверлить отверстие для проводов лампочки в корпусе.
  10. В оболочку из хлорвинила просунуть жгут и зафиксировать.
  11. Фотореле с транзистором ГТ 109 и стабилизатор напряжения собрать с использованием стандартной схемы.
  12. Все элементы разместить на базе механизма реле.
  13. На общем корпусе снаружи расположить тумблер и неоновую лампу для подачи сигнала про обогрев.

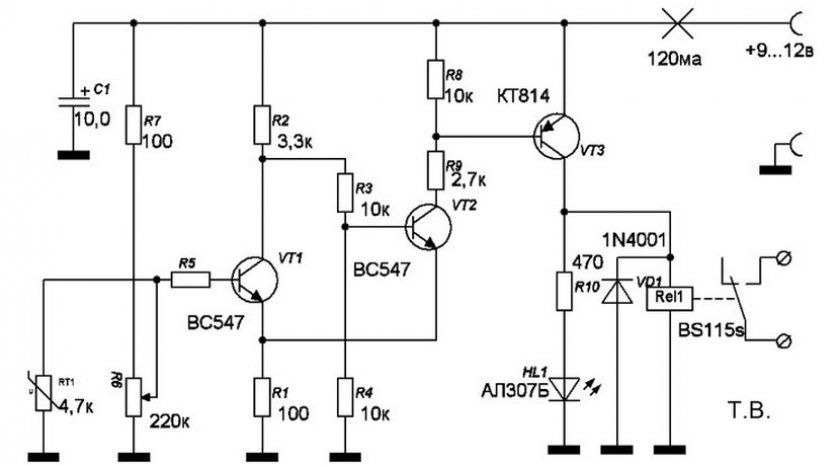

Схема терморегулятора

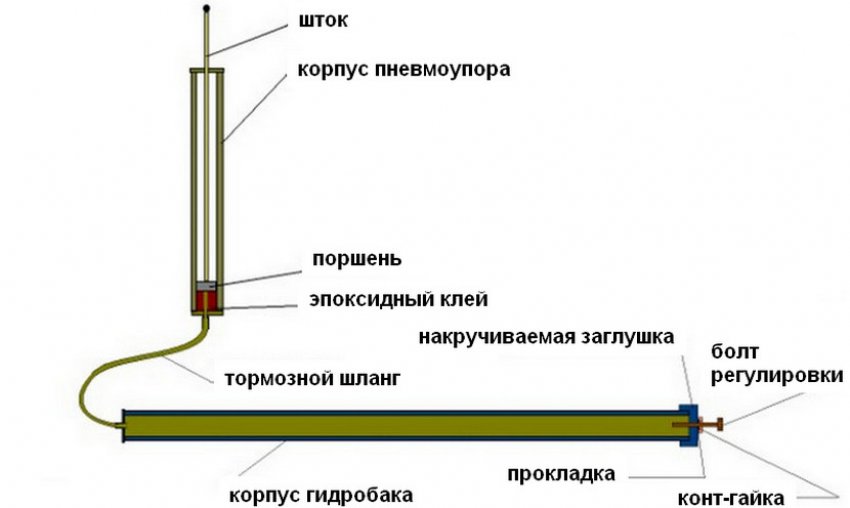

Гидропривод для терморегуляции, схема

Принципом работы гидропривода является выполнение возвратно-поступательных движений, не требующих использования электроэнергии.

Для изготовления указанного прибора необходимо выполнить следующие действия:

  1. Взять автомобильный гидроцилиндр или соорудить этот элемент самостоятельно, используя лист, изготовленный из перечисленных выше материалов.
  2. Дно конструкции необходимо запечатать, используя вырезанный из пеноплекса круг соответствующего диаметра.
  3. Проделайте круговое отверстие в центре заглушки.
  4. Далее необходимо изготовить шток и поршень, используя деревянную палку и второй такой круг, однако с диаметром, меньшим на 2 мм, чтобы поршень мог свободно скользить по всей длине цилиндра.
  5. Возьмите камеру с воздухом внутри, присоедините к ней шланг и поместите её внутрь приспособления, продев его через отверстие в заглушке.
  6. Присоедините шток к поршню и вставьте его в цилиндр так, чтобы он прижал воздушную камеру.
  7. Охладите масло до +14...15°С.
  8. Залейте остывшую жидкость в гидробак, поступательно двигая шток: так вы прокачаете эту систему.
  9. Наполнив ёмкость жидкостью, закрутите заглушку, затянув её ключом. Шток при этом должен быть задвинут.
  10. Затем долейте масло до края через отверстие в заглушке.
  11. Закрутите его болтом и укрепите гайкой. Такую манипуляцию следует продолжать до тех пор, пока не начнёт выдвигаться шток.

Видео: Термометр для теплицы

С повышением температуры масла шток начнёт выдвигаться из самодельного цилиндра. Это даёт возможность регулировать климат в теплице: выкручивая либо закручивая болт, вы сможете это осуществлять.

Знаете ли вы? В Нидерландах расположено самое большое количество теплиц в мире. Их общая площадь — 10,5 тыс. га.
Расположите ёмкость с жидкостью в помещении под потолком, но так, чтобы на неё не попадали прямые лучи солнца. Используя предложенные схемы изготовления терморегуляторов для теплицы, можно самостоятельно сконструировать такое приспособление и получать вкусный урожай выбранных культур.
