Обзор комбайна «John Deere-S760»

Обзор комбайна «John Deere-S760»


Навигация по разделу
Обзор комбайна «John Deere-S760»

Колёсный комбайн «John Deere-S760» относится к современному семейству комбайнов американского производителя, выпуск которого начался несколько лет назад, в 2015-2016 годах. Первые опытные образцы новой модели поступили на испытания в 2007 году, и доведение машины до серийной длилось неполных три года. Далее продолжалась доводка цифрового программного обеспечения, а затем уже и выведение на мировой рынок. Главная особенность модели заключается в высокой степени диджитализации всех производственных процессов, что позволяет контролировать многие параметры и улучшать качество собираемого урожая при заметном снижении расходов.

Технические характеристики

Впервые в индустрии управление основными системами, а также контроль за положением жатки, уровнем наполненности контейнера и пр. выведены на цветные сенсорные экраны. Такое восприятие информации сильно упрощает работу оператору, а также позволяет быстрее вносить изменения в процессы, не теряя лишнего времени.

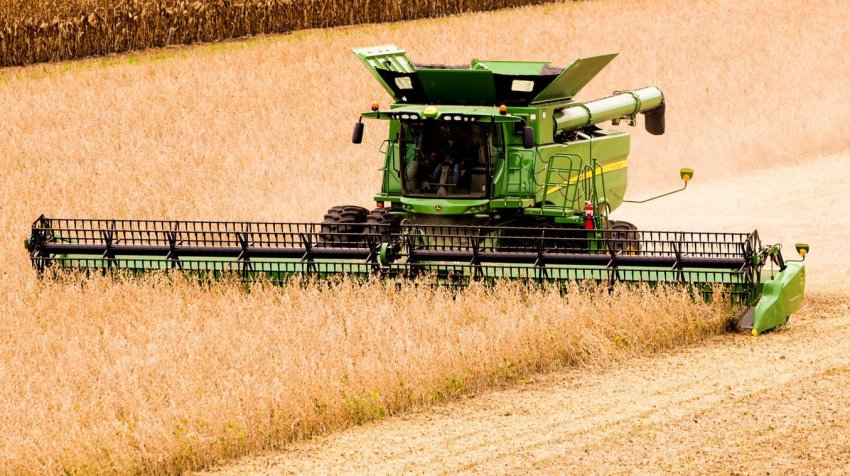

Комбайн John Deere-S760

Основные показатели и компоновка

Назначение универсальный
Тип движителя разноразмерные колёса
Полная масса, т 17,2
Кабина закрытая
Двигатель установлен в базе
Модель базовой жатки John Deere

Инженерам-конструкторам комбайна пришлось изрядно побороться за компактное расположение всех узлов и систем внутри комбайна. Дело в том, что радикально увеличивать габариты машины было нельзя, ведь существуют установленные габариты для перевозки по дорогам общественного пользования на лафетах, базовые размеры ангаров для хранения и пр. А электронно управляемых модулей, а также регулируемых приводов стало только больше.

Рекомендуем также почитать обзор комбайна «John Deere-9660 STS».

Габариты

Длина с жаткой в рабочем/транспортном положении, м9,32
Ширина с жаткой в рабочем/транспортном положении, м7,56
Высота с жаткой в рабочем/транспортном положении, м3,94

Самый интересный момент в габаритах современного комбайна — это возможность изменять его высоту и угол наклона благодаря системе выравнивания угла наклона относительно рельефа поверхности — HillMaster. Благодаря этой системе комбайн может собирать урожаи на полях при угле наклона машины до 22%. При этом все механизмы комбайна будут выровнены идеально, что позволит зерну и сену не сбиваться в отдельных углах механизмов и выполнять комбайну работу одинаково эффективно.

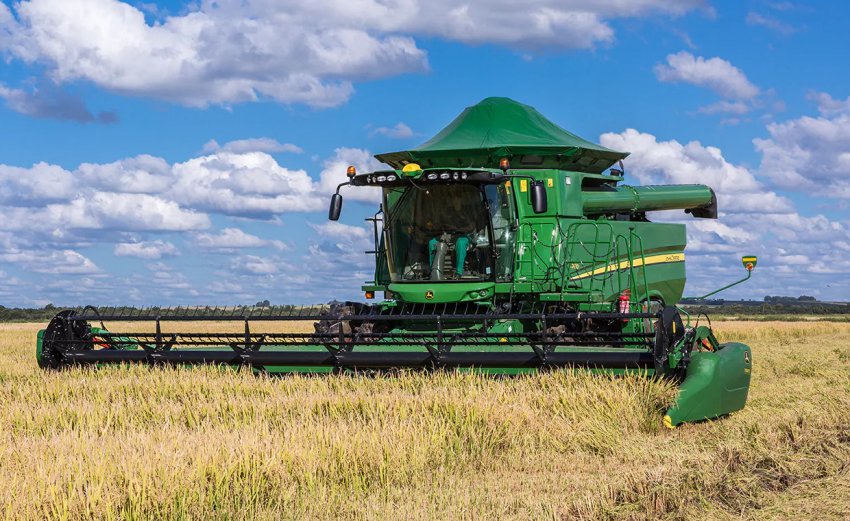

Габариты комбайна

Двигатель

Тип Дизельный
МаркаJohn Deere
МодельPowerTech
Мощность номинальная, л. с. 325
Число цилиндров 6
Рабочий объём (не менее), л 9,0
Объём бака, л 950

На комбайн устанавливается 6-цилиндровый дизельный наддувный мотор объёмом 9,0 литров. Его номинальная мощность составляет 325 лошадиных сил, которые доступны уже при 2200 об/мин. Силовой агрегат отвечает экологическим требованиям Stage Tier 2. 950-литровый топливный бак позволяет выполнять полевые работы на протяжении многих часов, не тратя время на уход с рабочего курса для дозаправки.

Вам будет полезно почитать обзор и описание трактора John Deere-8430.

Ходовая часть

Дорожный просвет (не менее), мм 450
База, мм 3520
Шины управляемых колёс, мм 500/85R24
Шины ведущих колёс, мм 800/65R32
Колея управляемых колеёс, мм 3180
Колея ведущих колёс, мм 3000

Комбайн оснащается автоматической коробкой передач, которая славится максимально гибкой передачей крутящего момента от двигателя до приводящих валов. Машина может двигаться в диапазоне скоростей от 1,5-2 км/ч до 39 км/ч. Предельно низкие скорости позволяют собирать плотно посаженные культуры, которые произрастают на мягких глинистых почвах. Верхний диапазон скоростей рассчитан на транспортный режим, при переезде с одного поля на другое.

Эксплуатационные характеристики

Объем бункера, л 10600
Производительность выгрузки, л/с 120
Высота выгрузки, м 4,2
Масса жатки, кг 3344
Ширина захвата базовой жатки, мм 9050
Скорость движения ножей, ход/мин 55
Диаметр молотильного барабана, мм 546
Диаметр барабана-ускорителя, мм 455
Частота вращения молотильного барабана, об/мин 350-1200
Площадь сепарации (не менее), м2 1,54
Частота вращения вентилятора очистки, об/мин 280-380

Общий анализ рабочих характеристик комбайна показывает, что герой нашего обзора — это не самый большой, но самый производительный агрегат в модельной линейке компании.

Жатка

В состав жатки, кроме корпуса и стандартных механических деталей, также входят автоматизированная система, которая устанавливает и контролирует высоту среза, а также автоматизированный контроль рельефа почвы, который не даёт жатке задевать землю и мелкими камешками повреждать собранный урожай.

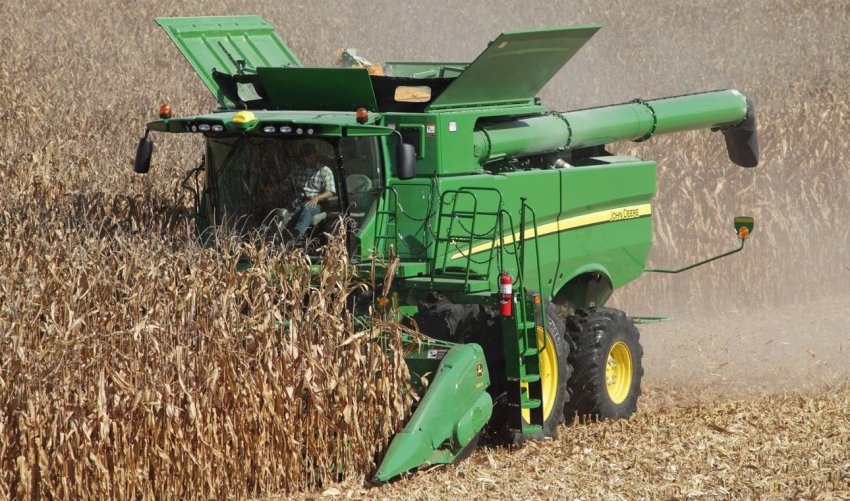

Жатка комбайна

Бункер

Особенностью бункера данного комбайна можно считать систему Active Yield. В бункере устанавливаются три датчика, которые контролируют изменение веса бункера и соответственно его заполненность зерном. Блок управления учитывает угол наклона комбайна, влажность и урожайность на конкретном поле, чтобы максимально точно определить приближающийся момент заполнения бункера и избежать ненужного простоя техники в ожидании трактора, или грузового автомобиля для разгрузки.

Молотилка

Молотильная система на «Джон Дире» выполнена однороторной. Это серьёзно позволяет экономить крутящий момент двигателя, а также сохраняет и меньше повреждает собранные зёрна, как и отделившуюся солому. Само отделение зёрен от стебел происходит, как и раньше, но установленные датчики позволяют фиксировать повышенную влажность и активировать дополнительную систему просушки.

Система сепарации и очистки

На этапах сепарации и очистки собранное и отделённое зерно контактирует исключительно с резиновой транспортёрной лентой, что минимизирует повреждения зёрен при касании с металлическими элементами. Повторная вторичная обмолотка даёт двойной эффект: позволяет максимально очистить колосья от зерна и снизить потери, а также не спрессовывает солому, повышая её качество и более равномерное распределение по полю за комбайном.

Система сепарации и очистки

Обзор кабины

Снаружи кабины устанавливается восемь полноразмерных световых элементов, а также пара габаритных оранжевых проблесковых маячков, которые позволяют контролировать габариты транспорта. В кабине установлено два кресла, тканевая обивка с достойной виброизоляцией позволяют снизить уровень шума в кабине во время работы. Основная техническая информация выводится на электронный щиток приборов, а также несколько дополнительных мониторов: навигационной системы, поста управления вспомогательными системами и пр.

Модификации

Комбайн «John Deere-S760» лишён отдельных комплектаций. Все машины отличаются только комплектацией: количеством жаток, наличием на ведущей оси резиновых гусениц, цветом и типом отделочных материалов в салоне.
