Как правильно согнуть профильную трубу для теплицы

Как правильно согнуть профильную трубу для теплицы


Теплицы своими руками

Многие дачники мечтают о теплице, и особенно приятно, если она построена самостоятельно — это сэкономит семейный бюджет, а овощи, выращенные в такой конструкции, кажутся намного вкуснее. Основным критерием для возведения теплицы или парника служит выбор каркаса: он должен быть прочным, устойчивым и износостойким. Самым оптимальным вариантом является каркас из металлического профиля. Зная основные правила изгиба профильной трубы, изготовить его своими руками не составит особых трудностей.

Способы гибки

Гнуть профиль можно многими способами. Главное — знать, как правильно подобрать метод загиба под конкретный вид трубы. Для этого нужно определиться с характеристикой выбранного изделия. Прежде всего — сечение. Как правило, для возведения теплиц, используют металлопрофиль с прямоугольным сечением. Чтобы изогнуть трубу без погрешностей, нужно знать высоту профиля — h. При показаниях h меньше 20 мм загиб проводят на участке, равном минимум h×2,5. При более высоких показаниях загибают на участке минимум h×3,5.

Знаете ли вы? Профильная труба хорошо сочетается с поликарбонатом не только при постройке теплицы: с этим тандемом можно соорудить беседку, навес или крышу.

Гнуть профиль можно горячим и холодным методом, с применением различных приспособлений и станков.

Изгиб труб для теплицы

Гибка с нагревом

При высоте профиля свыше 40 мм мастера используют горячий метод.

Важно! Перегревать трубу категорически нельзя. Если это произошло, заготовка слегка охлаждается естественным путём.

Для этого необходимо:

  • среднезернистый строительный песок просеять, прокалить при температуре 120–150°C;
  • из древесины изготовить две заглушки, на одной из них сделать 4 продольных разреза-паза, чтобы в процессе обработки выходили газы;
  • трубу необходимой длины с одной стороны затыкают заглушкой без пазов;
  • через воронку засыпают песок, простукивая деревянной или резиновой киянкой для равномерного распределения по всей заготовке (глухой звук говорит о том, что труба вся наполнена);
  • убирают воронку, профиль закупоривают заглушкой с пазами;
  • размечается место изгиба;
  • одну сторону металлопрофиля вставляют в тиски, фиксируют;
  • если труба со сварным швом, профиль крепится швом сбоку (сверху или снизу нельзя);
  • отмеченное место для загиба накаляют горелкой или паяльной лампой до красно-кирпичного цвета;
  • раскалённую заготовку сгибают без резких движений, плавно, одним движением, в соответствии с шаблоном;
  • мускульная сила прилагается либо в вертикальной, либо в горизонтальной плоскости;
  • сгибать проще при помощи трубы большего диаметра, надев её на свободный конец заготовки;
  • после остывания профиль прикладывают к шаблону;
  • если есть существенные погрешности, процедуру нагрева и сгибания повторяют (но всё же рекомендуют сделать загиб с первого, максимум со второго раза, иначе заготовка совсем испортится);
  • если всё в порядке, следует выбить или выжечь заглушки, и высыпать наполнитель.

Гибка труб горячим способомНе стоит забывать о безопасности. Работать нужно в плотных рукавицах

Холодная гибка

Без тепловой обработки можно своими руками загибать металлический профиль с высотой не более 40 мм. Трубу до 10 мм не нужно ничем заполнять. Если у изделия тонкие стенки и высота больше 10 мм, его необходимо наполнить либо песком, либо канифолью.

Ещё одним способом холодной гибки является заполнение трубы водой с последующей заморозкой. Для этого на один конец ставится заглушка, профиль наполняется водой через воронку, глушится с другого конца и выносится на мороз. После полного застывания можно начинать загиб. При этом методе металлопрокат легче согнуть, и он не деформируется.

Знаете ли вы? Площадь самой большой теплицы в мире — 22 тыс. м². Находится она в Великобритании, а построена из стальных трубок с наружными панелями из термопластика.

Альтернативой сыпучим наполнителям может служить пружина с плотной навивкой. Её помещают внутрь, предварительно прикрепив на концах куски проволоки. Пружина должна свободно входить, но плотно заполнить профильную трубу.

Пружина для изгиба труб

Станки и приспособления

Значительно облегчить и ускорить работу по загибанию металлопрофиля может использование различного оборудования и приспособлений. Их можно приобрести в магазине или сделать самостоятельно в собственном гараже.

Загиб по шаблону

Сгибание по шаблону рекомендовано для проката трубы не большого диаметра и из податливых металлов. Для этого вырезается деревянная заготовка полукруглой формы, крепится на стену или другую устойчивую поверхность. Край профиля фиксируется на шаблоне. Вручную нужно изгибать дугу вокруг него незакреплённым концом.

Загиб трубы по шаблону

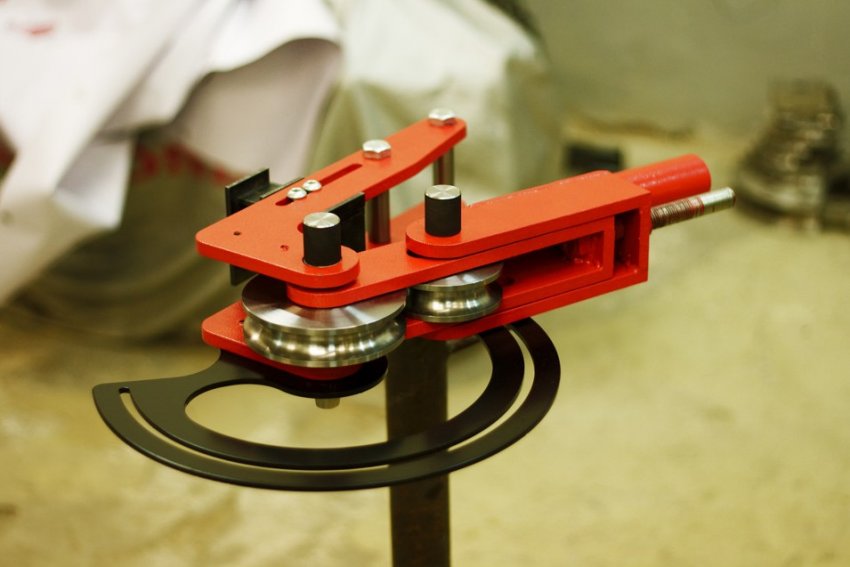

Ручной трубогиб

Это более сложная конструкция. Центром приспособления является металлическая полукруглая форма (вокруг неё загибается труба). Рядом прикреплена стойка для опоры края заготовки. На рукоятке размещается подшипник. С помощью этого простого устройства загибаются детали большого диаметра.

Ручной трубогиб

Станки с ручным или электрическим приводом

Они представляют собой раму с тремя валами из стали. На нижних закрепляются шестерни с цепью. Запускаются они с помощью ручки или электропривода. На верхнем прижимном вале установлена кромка для фиксации детали в процессе вальцовки.

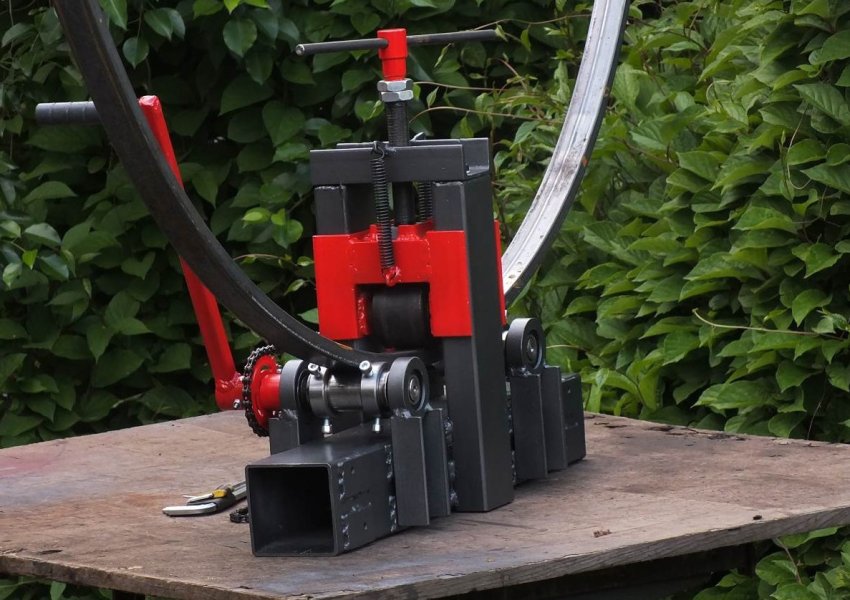

Станок в электрическим приводом

Трубогиб своими руками

При масштабных объёмах гибки стоит использовать трубогиб, однако цены на них достаточно высокие. Можно изготовить его самостоятельно из подручных материалов — это и ускорит процесс, и не сильно отразится на бюджете семьи.

Важно! На начальном этапе работы следует составить точный чертёж трубогибочной машины с расчётами и пропорциями.

Материалы

Для изготовления вам понадобятся:

  • уголок прочный;
  • швеллер или пластина из прочного металла;
  • вальцы и ролик;
  • цепь;
  • натяжитель;
  • звёздочки приводные;
  • подшипники с корпусами;
  • домкрат;
  • прут для ручки;
  • пружины для домкрата;
  • крепёж.

Количество материала зависит от выбранного вами чертежа. Приводные валы и нажимной ролик лучше заказать у токаря. Все остальные детали не обязательно должны быть новыми.

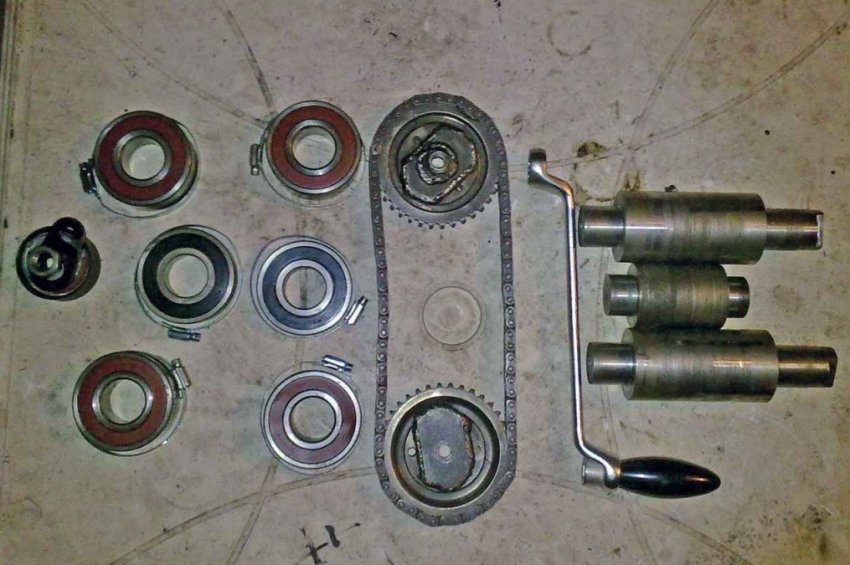

Материалы для изготовления трубогибаБольшинство деталей для изготовления самодельного профилегиба найдётся в каждом гараже

Инструменты

В процессе монтажа будут использоваться:

  • сварочный аппарат;
  • дрель;
  • болгарка;
  • оборудование для шлифовки или напильник;
  • свёрла по металлу;
  • молоток;
  • рожковые и торцевые ключи.

Инструкция

Чертёж составлен, расходные материалы и оборудование приготовлены — время собирать трубогиб:

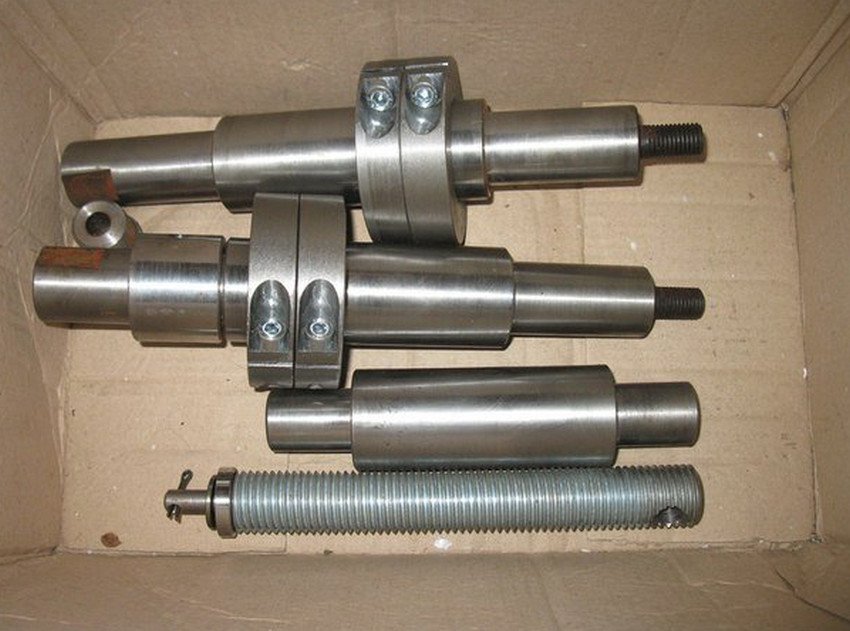

  1. Сделать опорные вальцы и стальной прижимной ролик, провести процесс закаливания.Сборка трубогиба

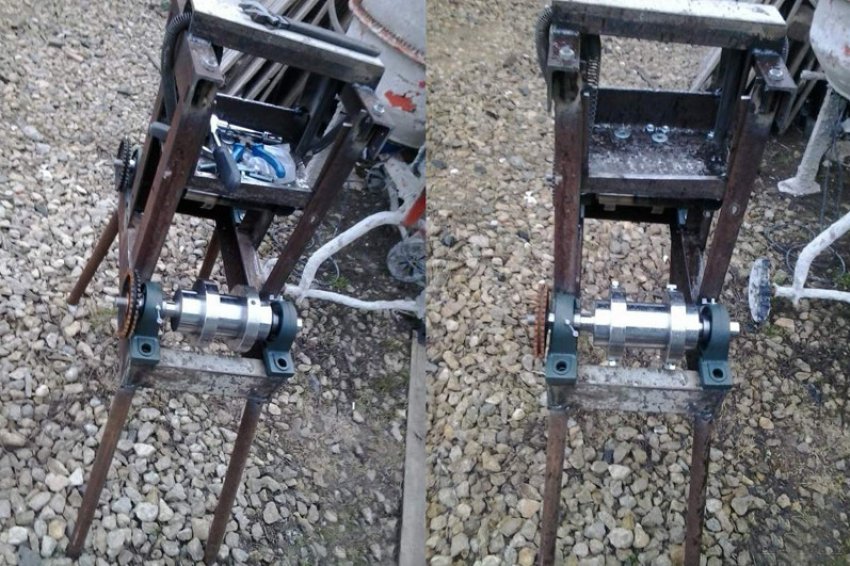

  2. Подшипники поместить в корпуса.Сборка трубогиба

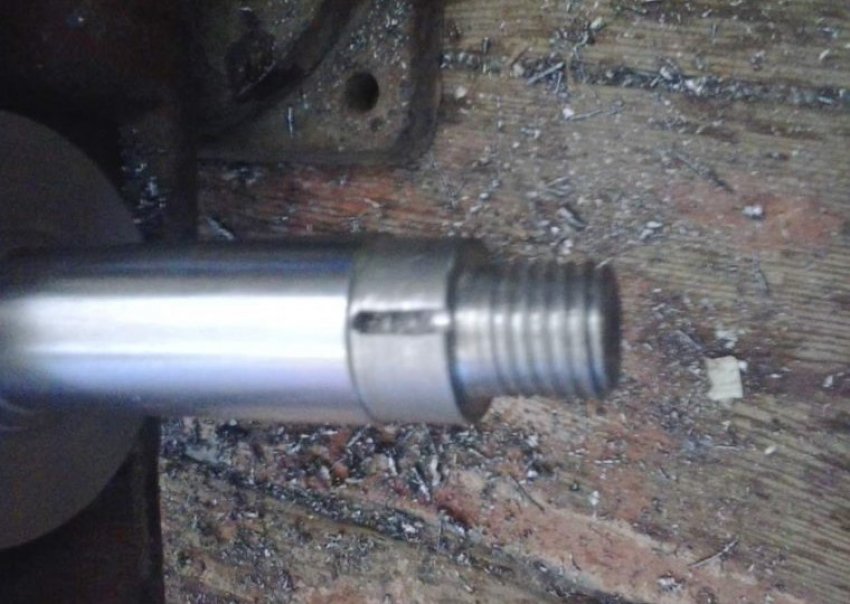

  3. Приложить звёздочки к валам, отметить расположение шпоночной канавки.Сборка трубогиба

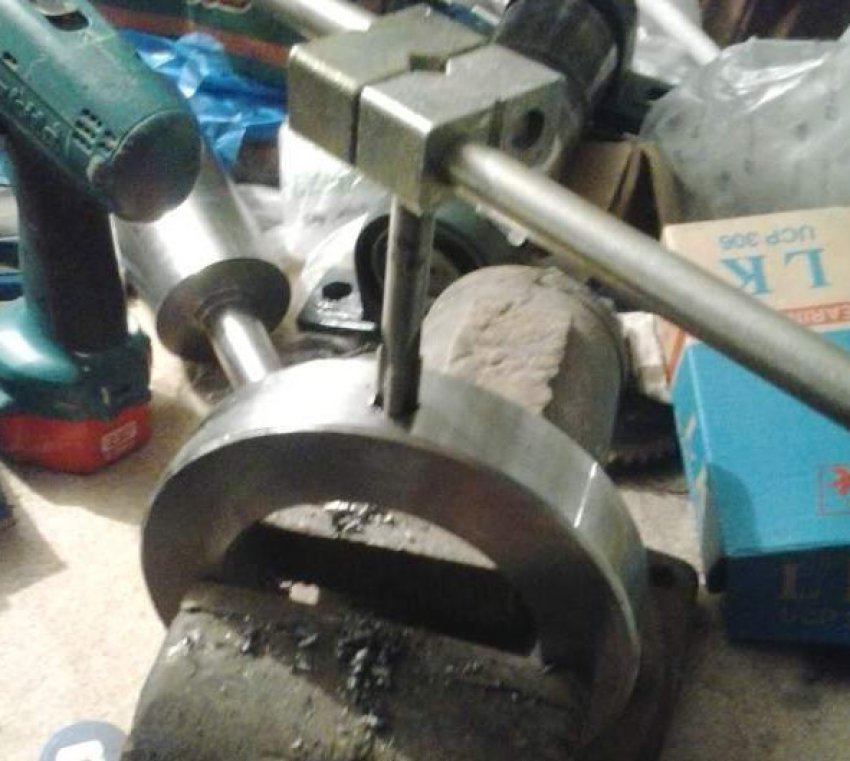

  4. В насадках-ограничителях проделать сверлом дырки, нарезать резьбу для зажимных болтов.Сборка трубогиба

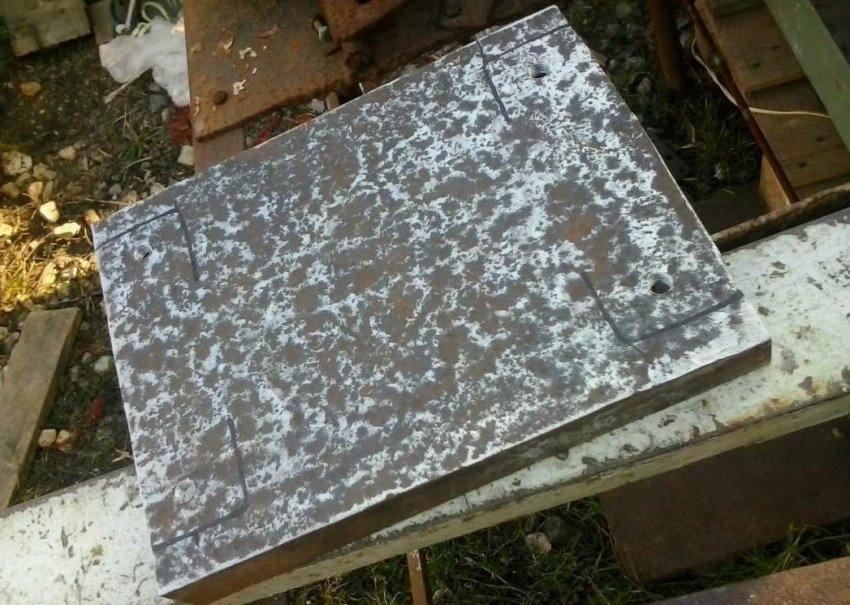

  5. В швеллере или толстой металлической пластине просверлить по 2 пары дырок для закрепления подшипников. Для установки гидравлического домкрата иногда прибегают к срезанию одной из полок швеллера.Сборка трубогиба
  6. Закрепить прижимной валец, приварить к основанию прижимного ролика гайки М8 для проушин, в которых будут крепиться пружины.
  7. Изготовить опоры и основание агрегата с помощью сварочного оборудования. При монтаже основы под верхний ролик нужно с помощью измерительных приборов добиться абсолютной ровности.Сборка трубогиба

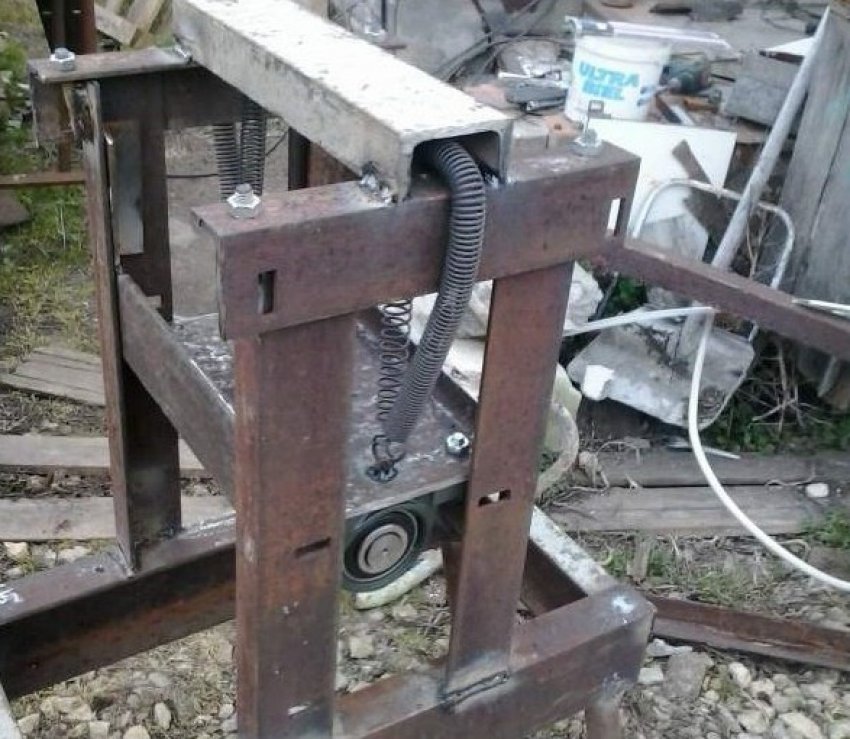

  8. Подвесить на пружинах площадку с роликом к верхней части станины.
  9. Просверлить несколько рядов отверстий в опорной раме. Необходимо придерживаться точного расстояния, чтобы узлы подшипников не смещались, иначе перпендикулярность изделия будет нарушена.

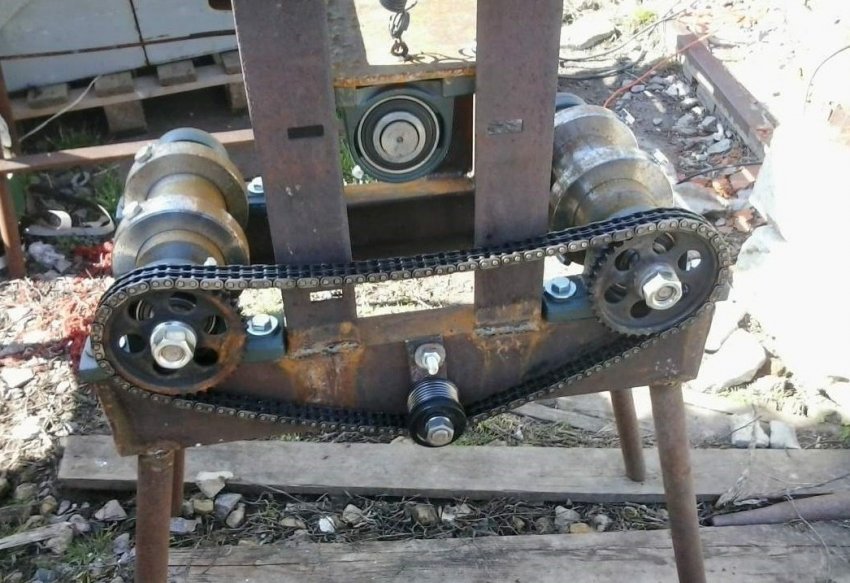

  10. Установить опорные валы. Вмонтировать звёздочки, ведомую и ведущую, натянуть цепь.Сборка трубогиба
  11. В основании опорной рамы вырезать выемку для натяжного ролика.
  12. Установить натяжитель цепи на конструкцию и убрать провисание цепи.Сборка трубогиба

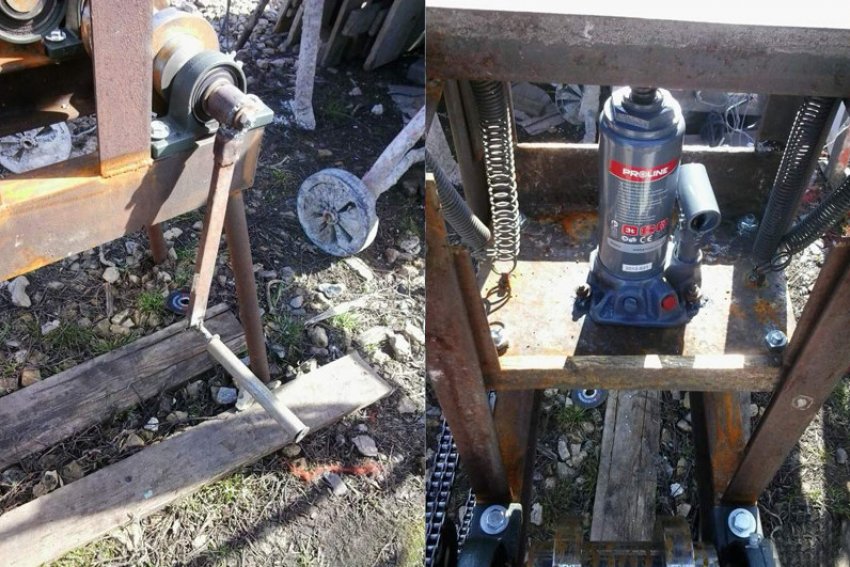

  13. Из прута диаметром не меньше 20 мм делают ручку для запуска станка, снизу ручки приваривают кусок трубы, смещение возможно ограничить приваренной к торцу шайбой.
  14. Домкрат закрепляют болтами и гайками на верхней площадке установки.Сборка трубогиба

После завершения монтажа устройство нужно испытать на небольшом куске профиля.

Видео: Самодельный трубогиб

Профиль для прокатки укладывают на нижние вальцы, прижимают с помощью домкрата, в движение приводят ручкой. После испытания трубогиб зачищают от коррозии, также можно покрасить изделие.

Важно! Вместо домкрата можно установить винтовую передачу.

На гнутый металлопрофиль с прямоугольным сечением легко крепится поликарбонатный лист или полиэтиленовая плёнка. Облегчить работу помогут различные приспособления. Свести к минимуму дефекты и повреждения можно, зная характеристики выбранного профиля. Построить теплицу своими руками достаточно просто, если приступать к работе ответственно, вооружившись необходимыми знаниями.
